Hitachi 日立 C41V1腔内超声探头维修

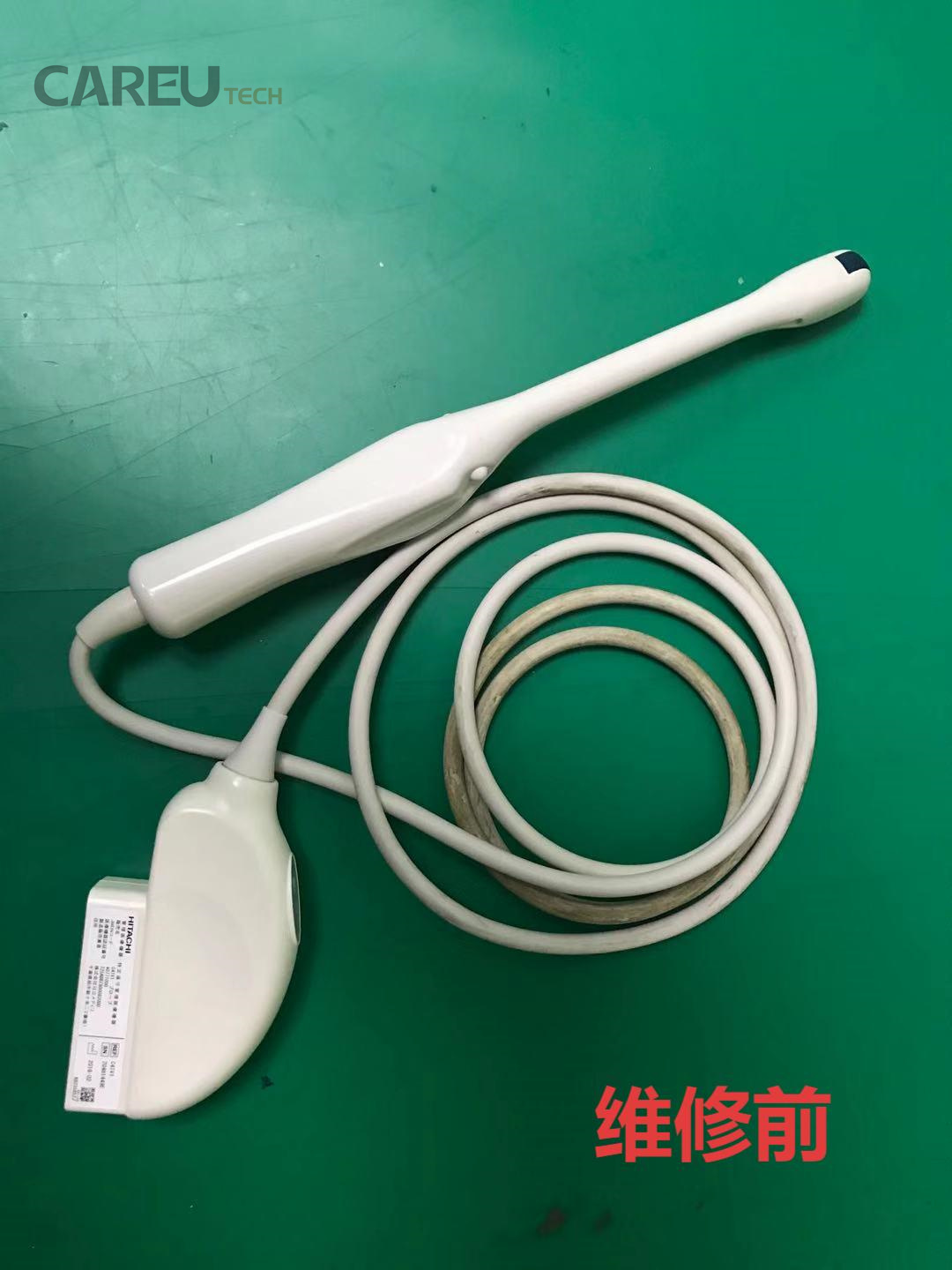

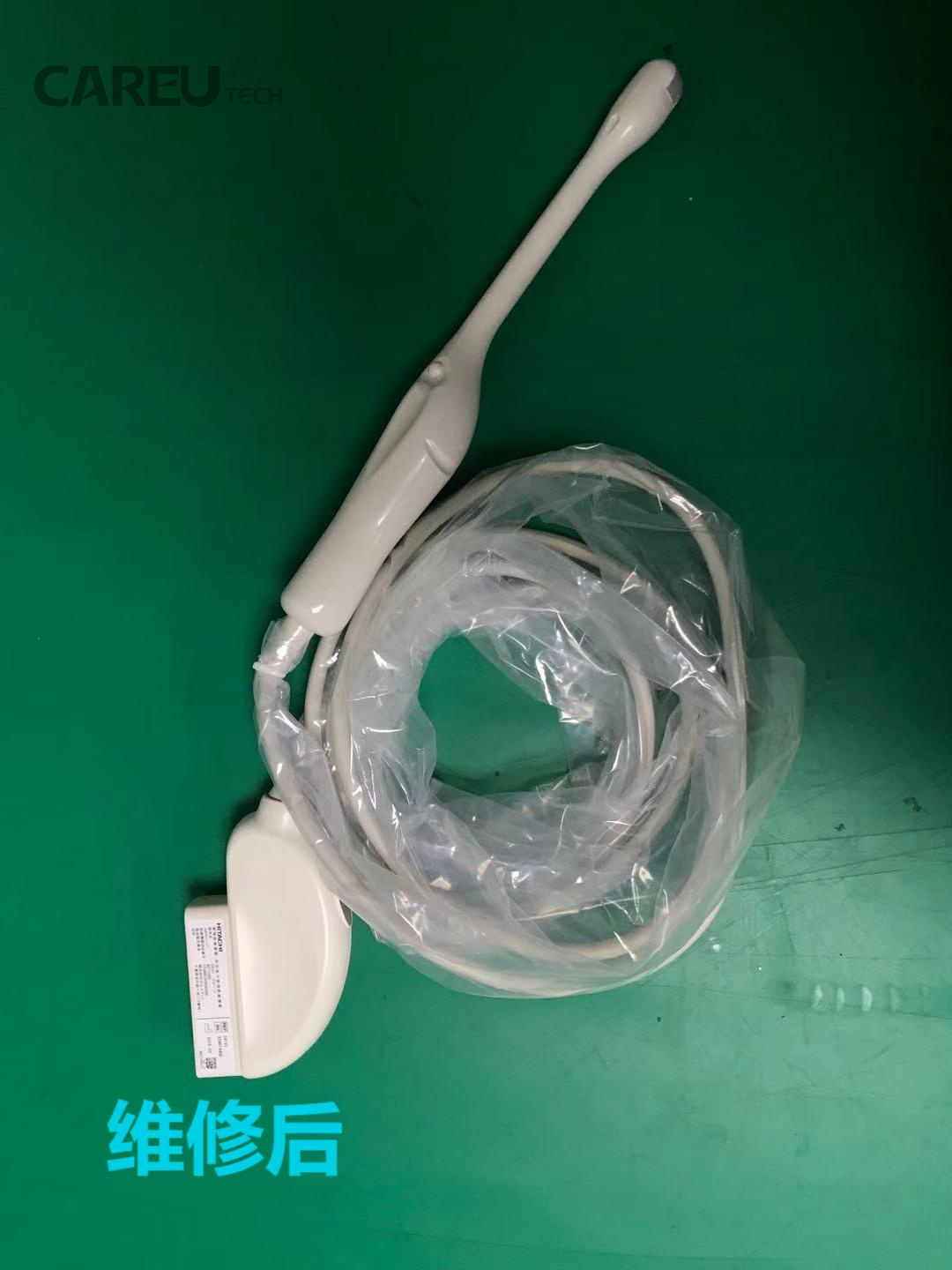

日立 C41V1 腔内超声探头维修，序列号：20****。

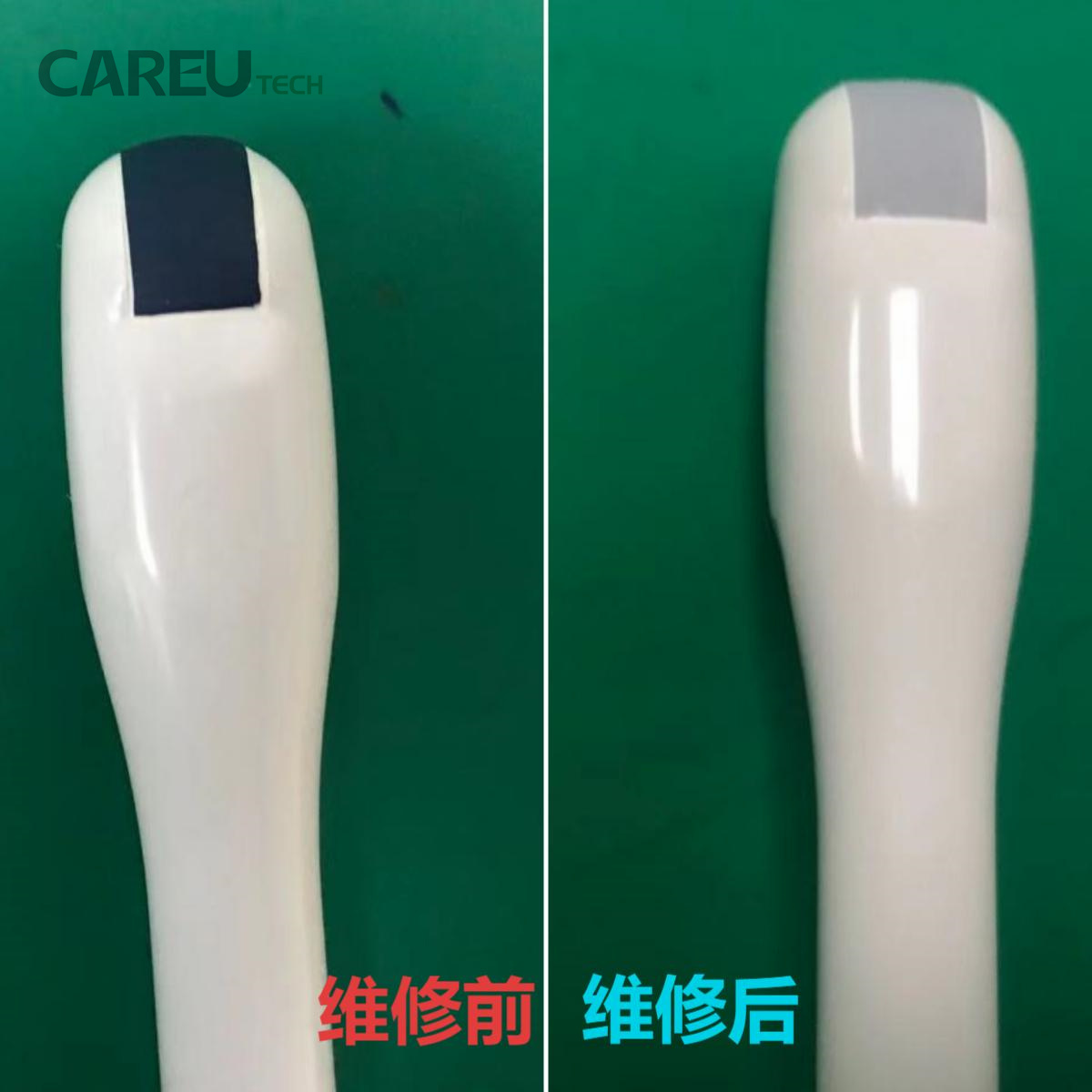

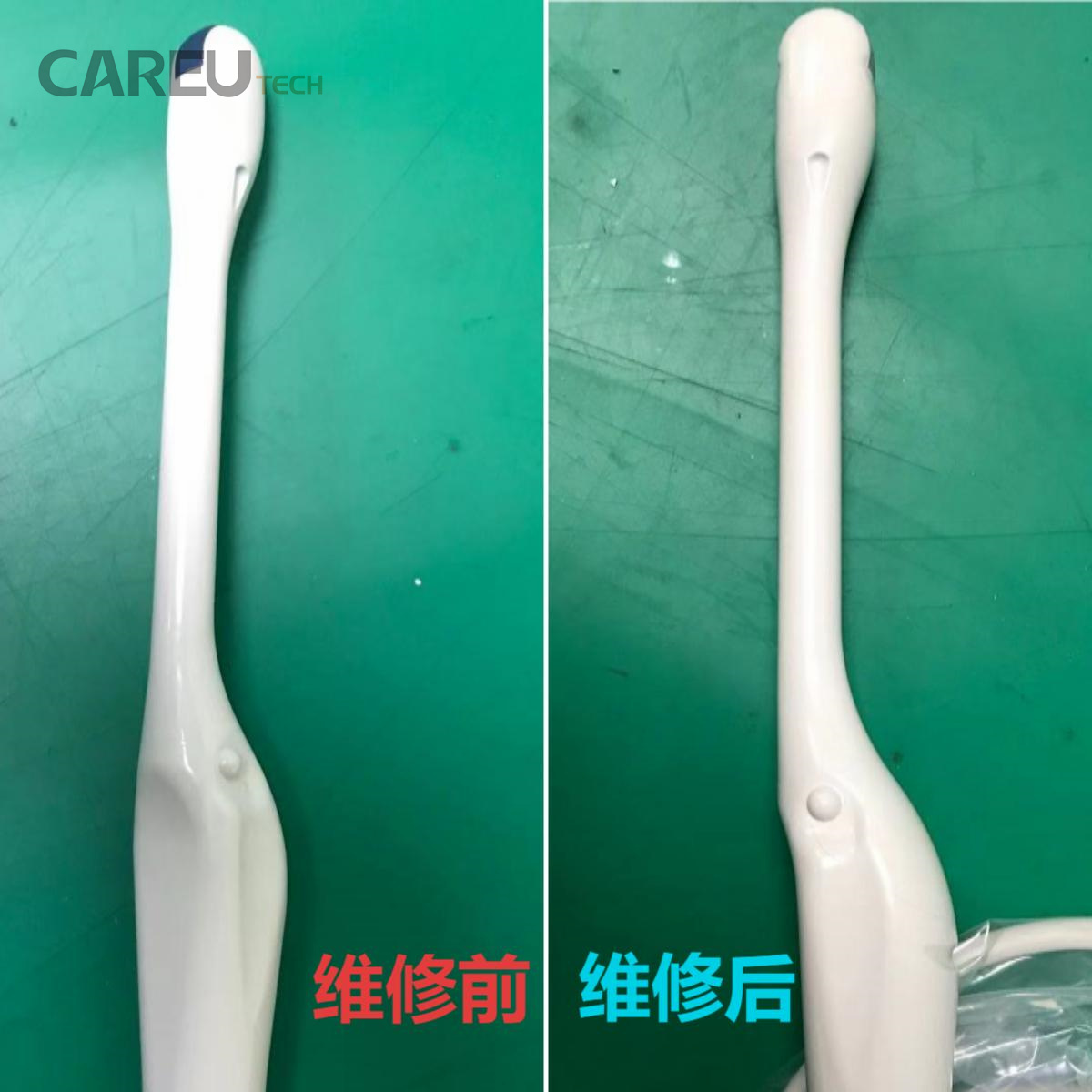

测试结果：镜头有问题。

解决方案：更换镜头。

日立 C41V1 腔内超声探头常见故障

• 声窗/透镜损坏： 这是 C41V1 探头最常见的故障之一。探头前端的**声窗（也称作透镜或膜片）**是由特殊材料制成的，用于保护内部晶体并确保声波传输。
  • 膨胀、破裂或脱落： 长期使用、不正确的清洁消毒（特别是使用含酒精的消毒剂会导致材料干燥、硬化和脱落），或物理撞击都可能导致声窗损坏。
  • 图像质量下降： 声窗损坏会直接影响超声波的发射和接收，导致图像模糊、伪影（如局部暗影或失真），甚至完全无法成像。
  • 液体渗漏： 声窗破损也可能导致耦合剂或体液渗入探头内部，对内部电路造成不可逆的损坏。
• 晶体阵列（阵元）问题：
  • “死晶体”/失效阵元： 表现为超声图像上出现清晰的黑线或局部图像缺失。这意味着探头内部的压电晶体（产生和接收超声波的元件）已失效，无法正常工作。
  • “弱晶体”/功能减弱阵元： 表现为图像上的阴影、局部模糊或亮度不均。这表明部分晶体的功能下降，导致图像质量受损。
  • 图像伪影或闪烁： 更严重的晶体阵列故障可能导致整个图像不稳定、闪烁或出现不规则的伪影。
• 电缆和连接器问题：
  • 电缆磨损或断裂： 探头电缆是连接探头和超声主机的重要部分。由于频繁的弯曲、拉扯、设备碾压或护理不当，电缆内部的导线可能磨损、断裂，导致图像出现噪声、伪影（如彩色条纹或雪花点），甚至探头无法识别或连接中断。
  • 连接器损坏： 探头与超声主机连接处的插针可能因长期插拔而弯曲、断裂、氧化或腐蚀，导致连接不良，表现为图像不稳定或无法识别探头。
  • 应力消除件损坏： 电缆与探头主体连接处的应力消除件（保护电缆弯折的部分）如果损坏，会加速电缆内部线路的磨损，最终导致故障。
• 探头外壳物理损坏：
  • 裂缝或穿孔： 探头外壳可能因跌落、撞击或被尖锐物体划伤而损坏。作为腔内探头，如果外壳有裂缝，特别容易导致体液或消毒剂渗入探头内部，造成电路短路或腐蚀。
  • 油液泄漏： 某些高级的 3D/4D 探头内部可能含有用于机械扫描或声耦合的油液。如果探头密封件损坏或外壳破裂，可能发生油液泄漏，导致图像质量下降或探头彻底失效。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
