OLYMPUS GIF-H170 胃镜维修

奥林巴斯 GIF-H170 胃镜维修

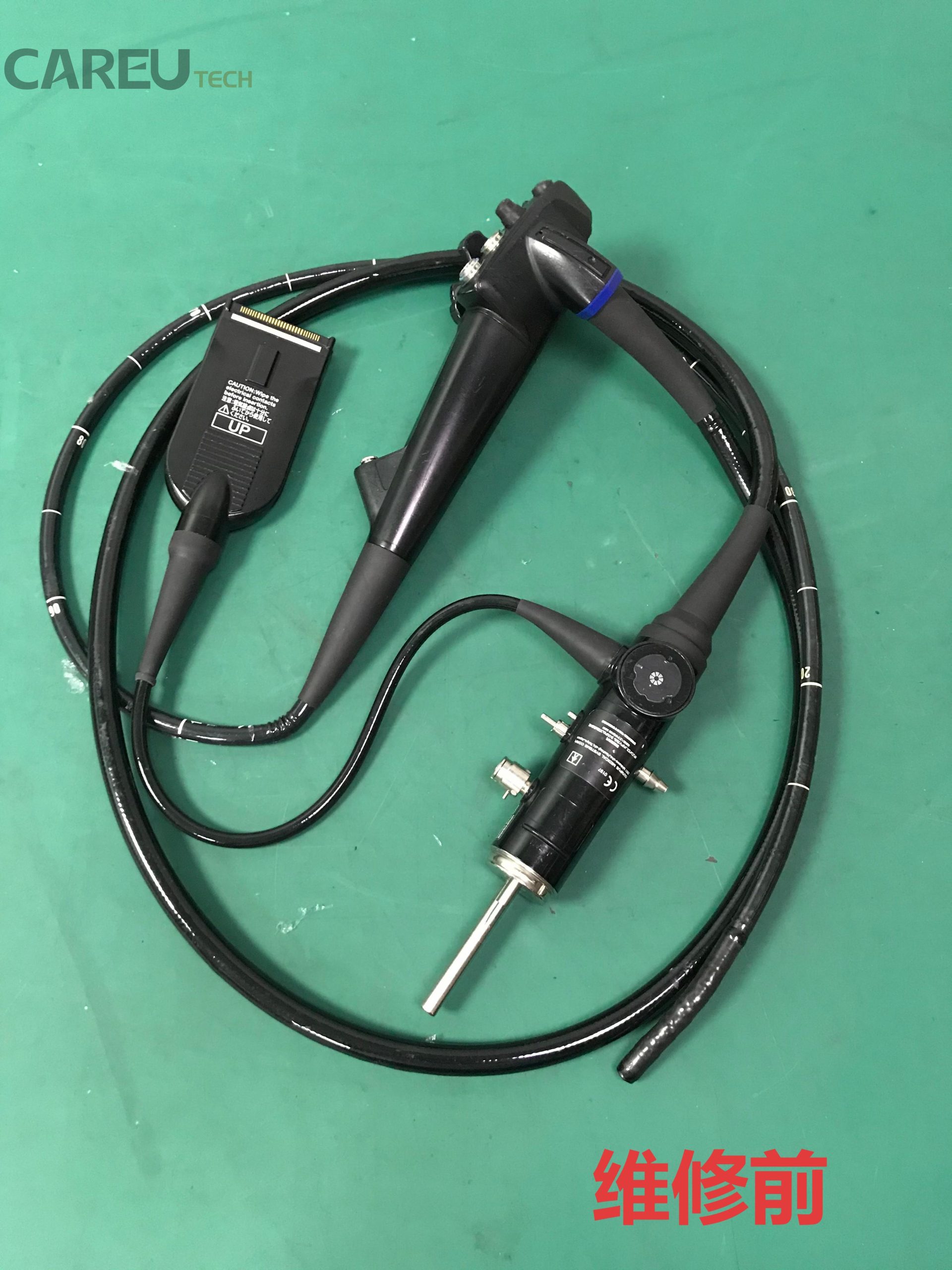

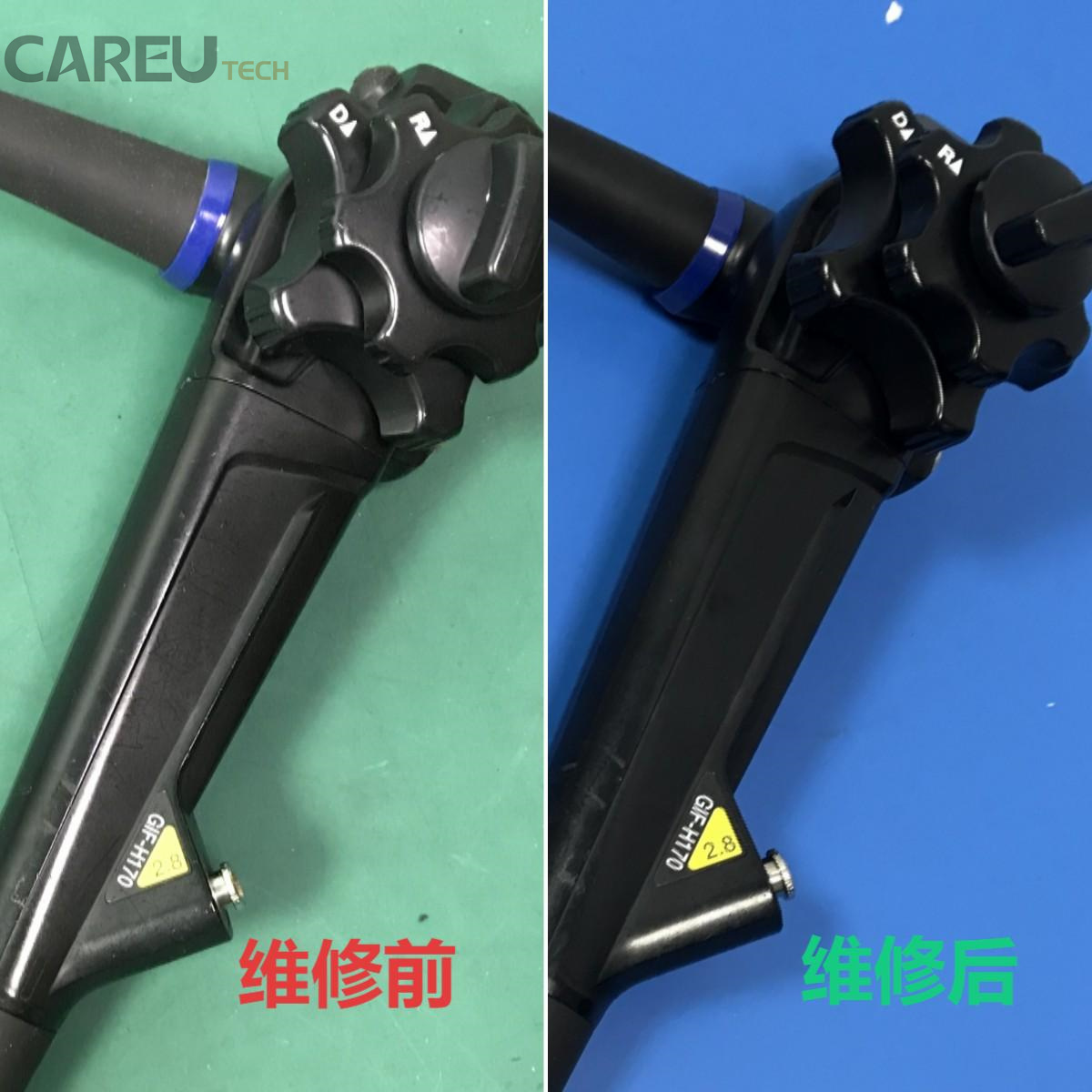

故障：

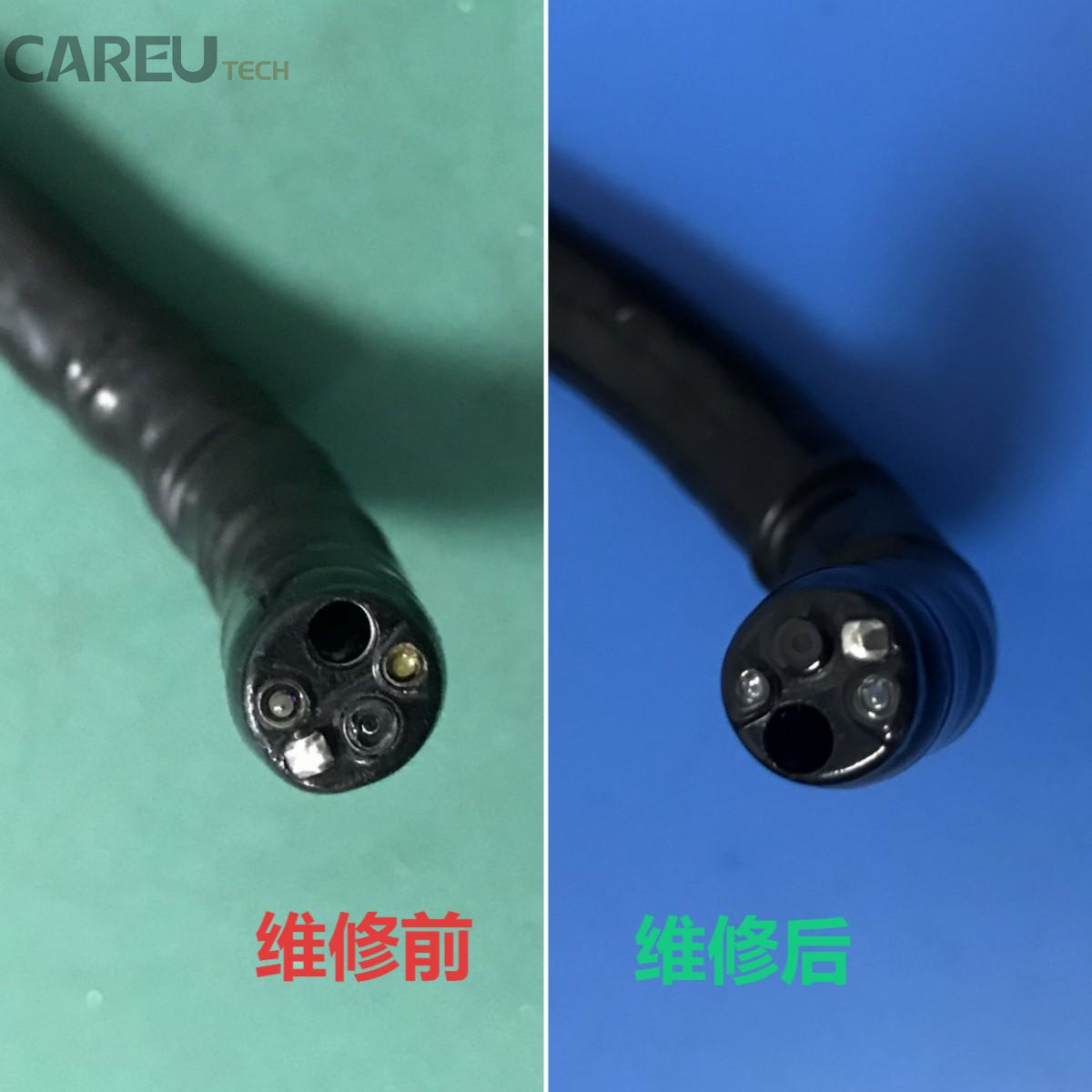

1. 左上角和右中部分图像模糊，镜头损坏。
2. 20% 的灯束损坏，小透镜变黄了。

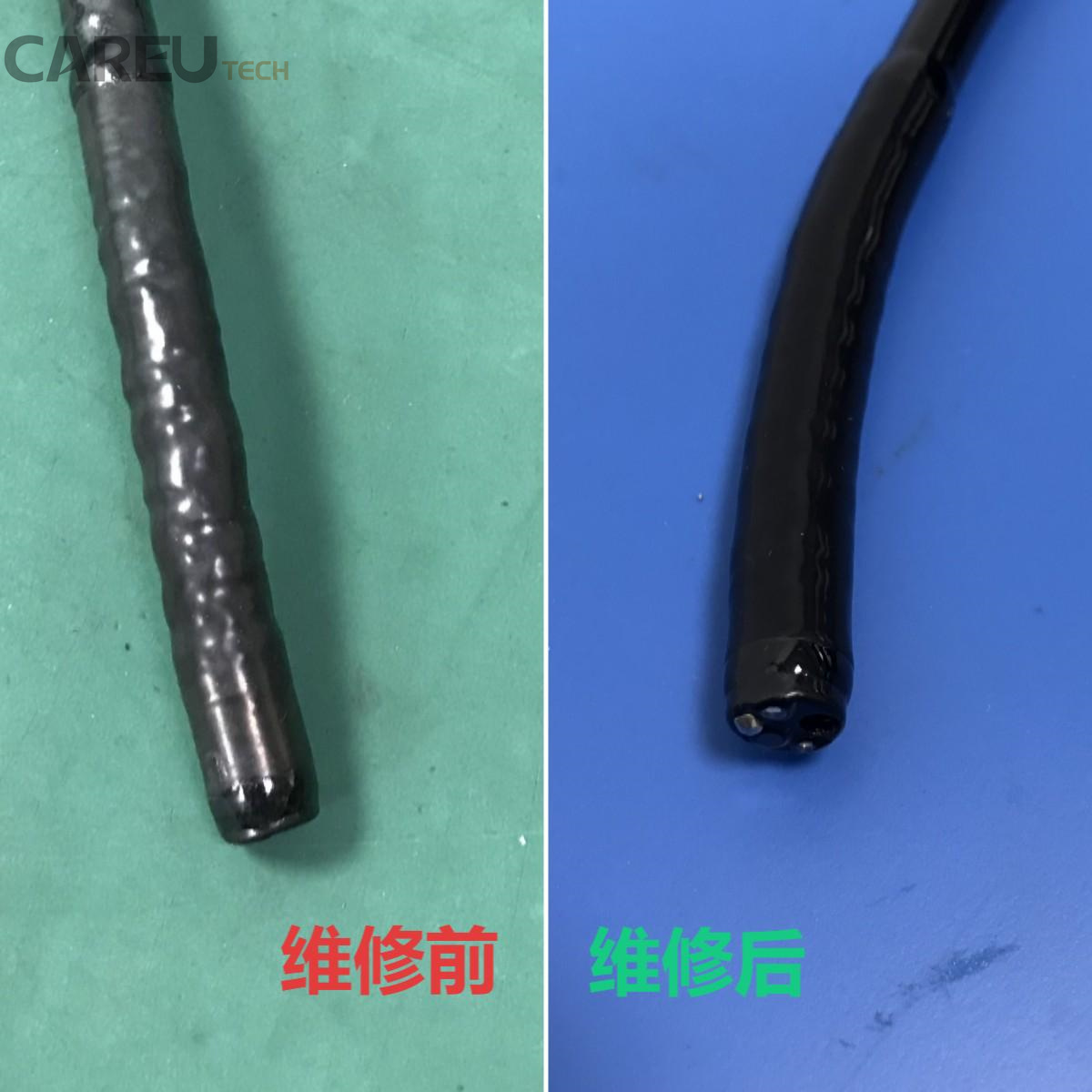

3. 插入管变黄，出现褶皱。
4. 活检管磨损。
5. 金属丝和螺旋管磨损。
6. 导光管老化和起皱。

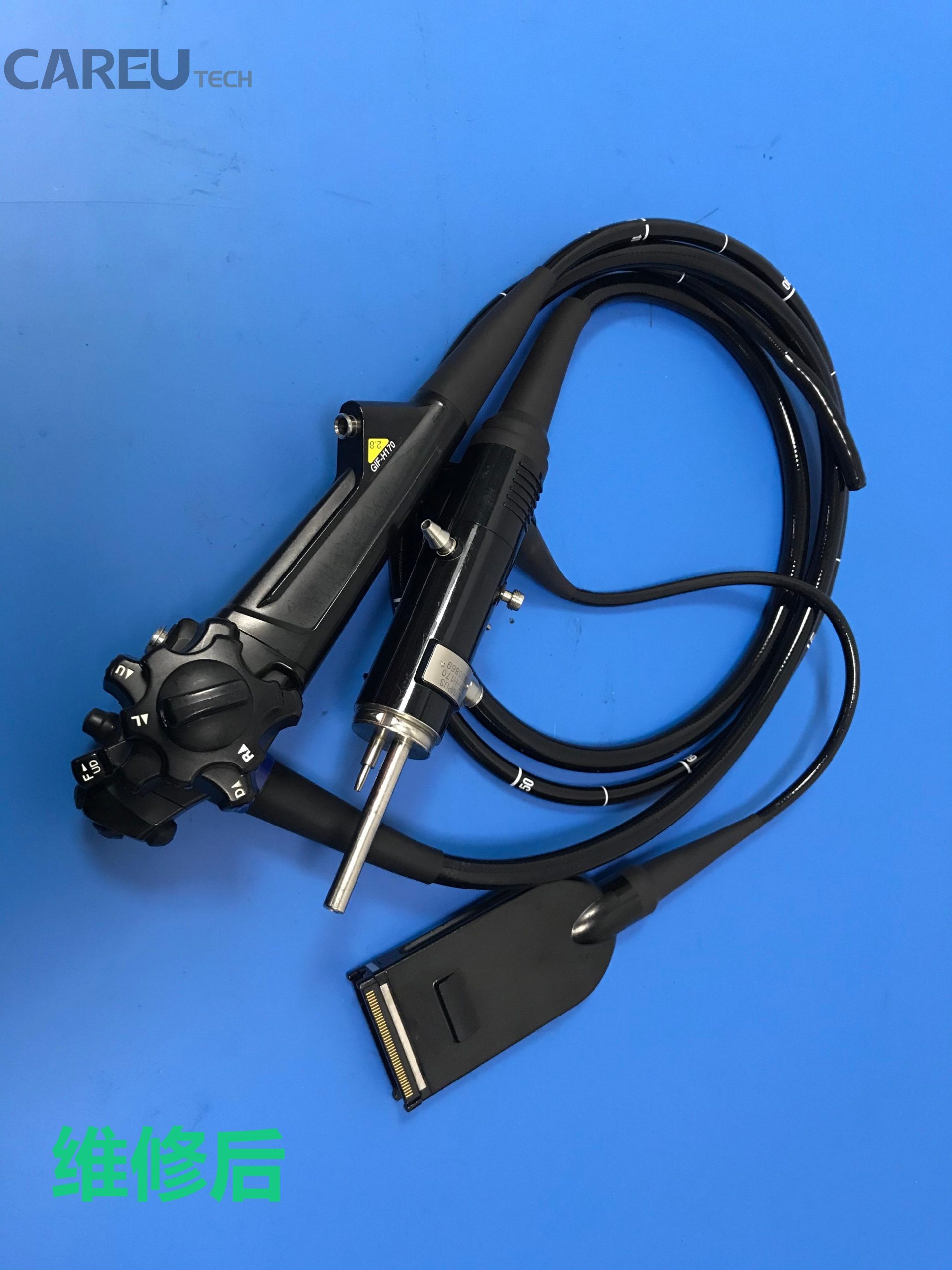

解决方案：
更换物镜、光束、小透镜、插入管、活检管、线缆、螺旋管、光导管和橡胶件。

奥林巴斯 GIF-H170 常见故障及排查

1. 图像问题

• 图像模糊、不清晰或有颗粒感：
  • 可能原因：
    • CCD（图像传感器）问题： H170 系列内窥镜的 CCD 常见问题是内部镜头之间的胶合分离，导致图像模糊或质量下降。这是一种需要专业维修的内部光学故障。
    • 物镜污染： 前端物镜被粘液、血液或其他异物污染。
    • 前端玻璃破损或划痕： 内窥镜前端的保护玻璃受损。
    • 光导纤维老化或损坏： 传输光线的光纤束受损，导致亮度不足或光斑。
    • 视频处理器设置不当： 白平衡、亮度、对比度等参数未正确调整。
  • 排查方法：
    • 首先检查并清洁内窥镜前端物镜。
    • 检查前端是否有可见的物理损伤。
    • 在视频处理器上进行白平衡校准和亮度调节。
    • 如果问题持续存在，特别是图像质量明显下降或出现固定模式的干扰，很可能是 CCD 或内部光学系统的问题，需要送修。
• 图像偏色或颜色失真：
  • 可能原因： 光源色温不正确（光源灯泡老化或故障），视频处理器白平衡设置不当，内窥镜内部光纤束或 CCD 损坏。
  • 排查方法： 检查光源并进行白平衡校准。
• 图像无信号/黑屏：
  • 可能原因：
    • 连接问题： 内窥镜与视频处理器之间的连接松动或损坏。
    • 光源故障： 光源未开启、灯泡烧毁或光源系统故障。
    • 视频处理器故障： 视频处理器本身出现问题。
    • 内窥镜内部电路或 CCD 损坏： 最严重的图像问题，需要专业维修。
    • 通信错误 (B30)： 有报告指出，由于视频连接器插座的接触引脚腐蚀（可能因连接湿的内窥镜或未清洁水滴/污垢导致），可能出现 B30 错误代码，导致内窥镜与视频系统中心的数据传输失败。
  • 排查方法：
    • 重新连接内窥镜，确保连接牢固。
    • 检查光源是否开启并正常工作。
    • 尝试连接另一台已知工作的内窥镜到视频处理器，以判断问题出在内窥镜还是处理器。
    • 检查视频连接器引脚是否有腐蚀或污垢。

2. 角度调节（弯曲部）问题

• 角度调节不灵敏、卡顿或无法转动：
  • 可能原因： 弯曲部内部钢丝绳松弛、断裂、卡住或生锈，弯曲部外部套管受损，操作旋钮内部机械故障。
  • 排查方法：
    • 检查弯曲部外观是否有扭曲或损伤。
    • 轻轻转动角度调节旋钮，感受是否有异常阻力或异响。
• 弯曲部无法保持角度（下垂）：
  • 可能原因： 弯曲部锁紧机制失效或磨损，内部关节磨损严重。
  • 排查方法： 检查角度锁紧杆是否能正常锁定。如果锁紧无效，通常需要专业维修。

3. 水气供应与吸引问题

• 水气供应不足或无水气：
  • 可能原因： 水瓶连接不当或无水，气泵压力不足，水气通道堵塞（如异物、残留物），水/气阀门故障。
  • 排查方法： 检查水瓶、气泵和水/气阀门。严格遵循清洁消毒流程，确保通道畅通。
• 吸引力不足或无吸引：
  • 可能原因： 吸引泵故障或设置不当，吸引通道堵塞（如粘液、组织），吸引阀门故障，吸引连接管泄漏。
  • 排查方法： 检查吸引泵和吸引管路，并彻底清洁吸引通道。

4. 插入管损坏

• 插入管破损、扭曲或有划痕：
  • 可能原因： 长期使用磨损，不当操作导致物理损伤，消毒过程不当。
  • 注意： 插入管的任何破损都可能导致漏水，严重影响内窥镜的安全性和功能。一旦发现，必须立即停止使用并送修。

5. 漏水

• 内窥镜漏水（漏水测试失败）：
  • 可能原因： 插入管、弯曲部、控制部或连接器密封件损坏，不当的清洁或消毒操作（如浸泡时间过长或使用不兼容的消毒剂）。
  • 排查方法： 每次使用前和清洁后进行漏水测试是绝对必要的。如果漏水测试失败，表示内窥镜内部有破损，需要立即送修，严禁继续使用。

6. 器械通道问题

• 器械通道堵塞：
  • 可能原因： 组织、粘液或异物残留，不完全清洁。
  • 排查方法： 严格遵循清洁消毒规程，确保器械通道彻底清洁。如果在插入器械时遇到阻力，请勿强行插入，以免损坏内窥镜或器械。
