Philips飞利浦 S5-1心脏扇形阵超声探头维修

飞利浦 S5-1 探头，适用于 IE33，序列号：B0C***

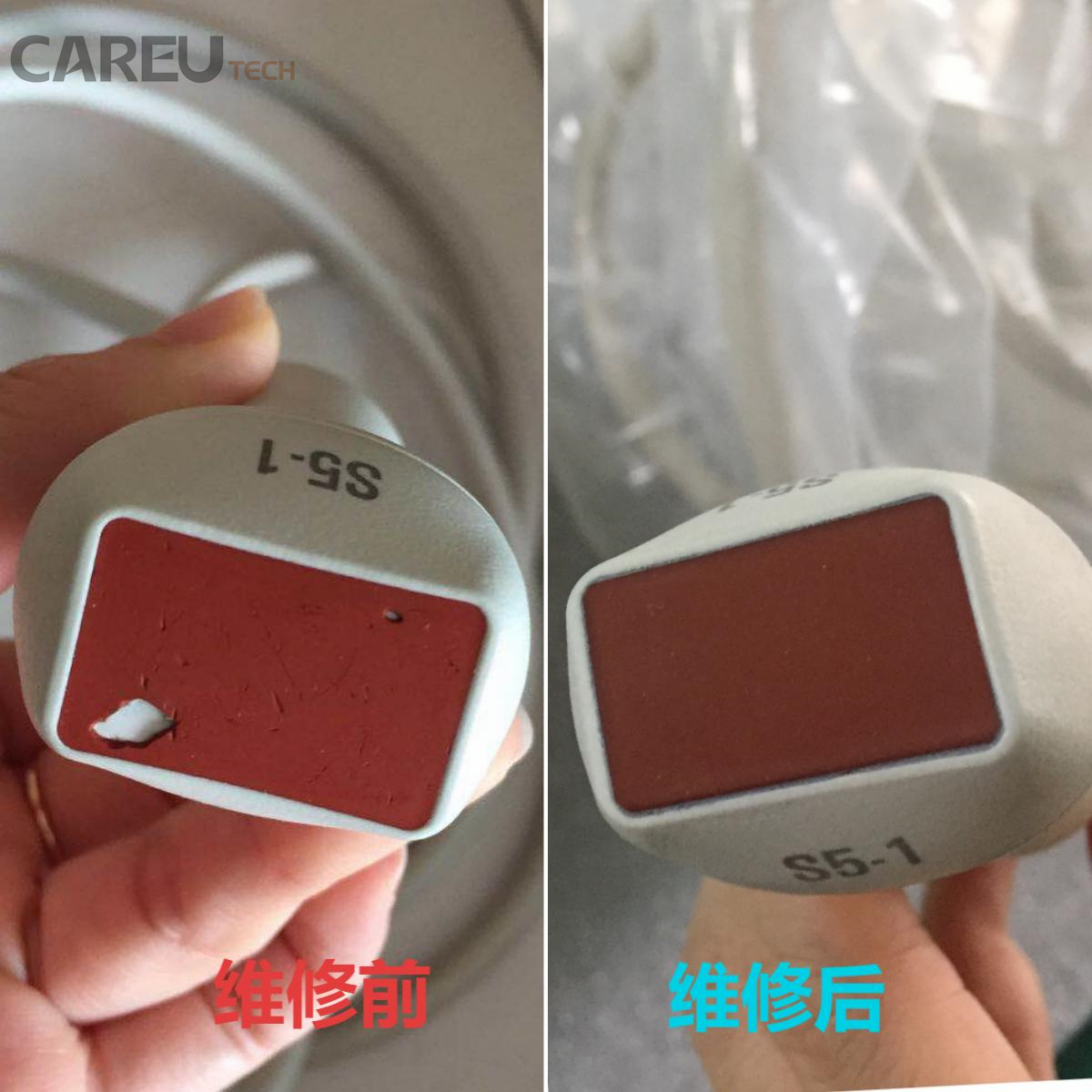

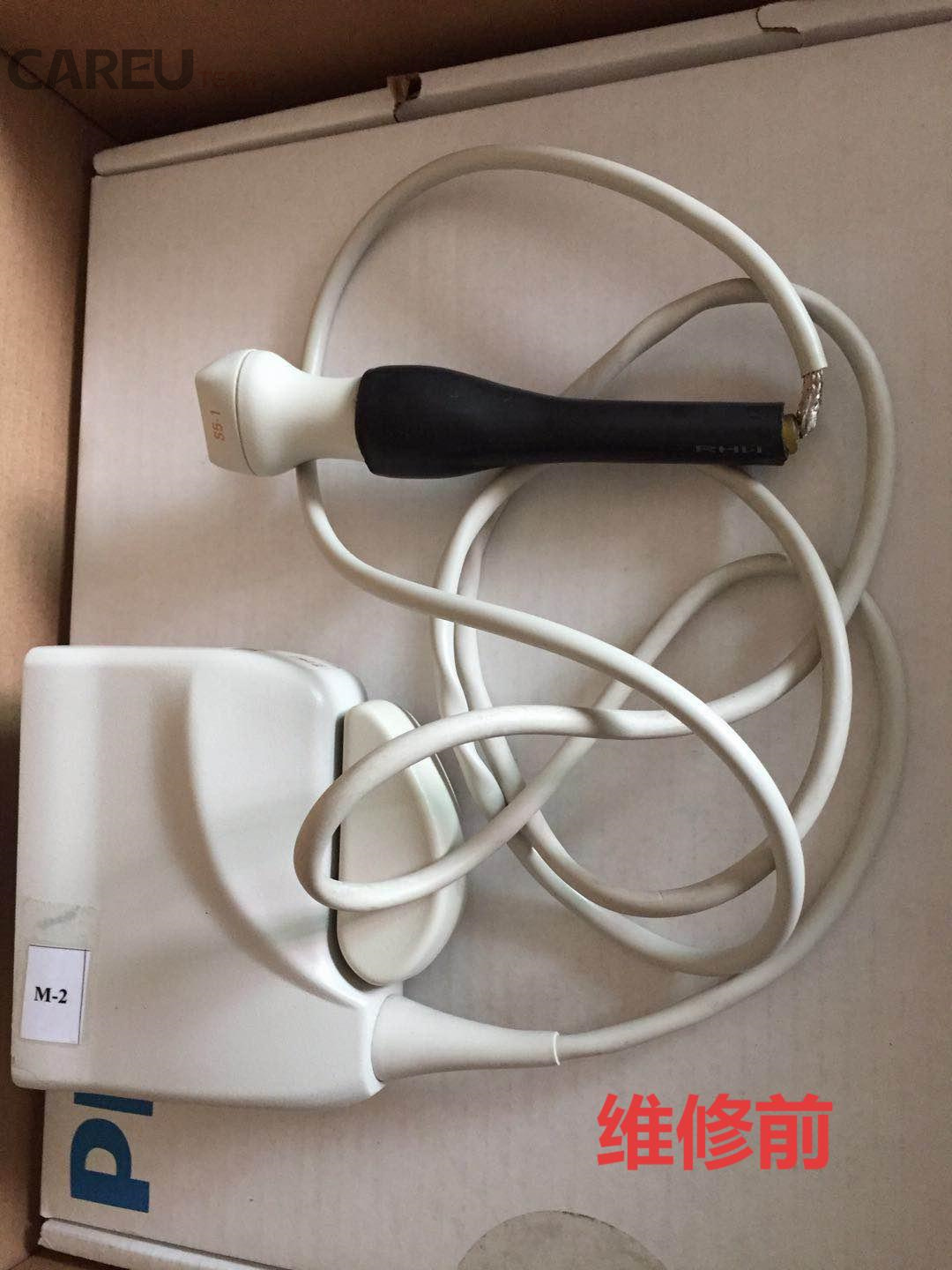

故障：阵列元件老化，镜头起泡。

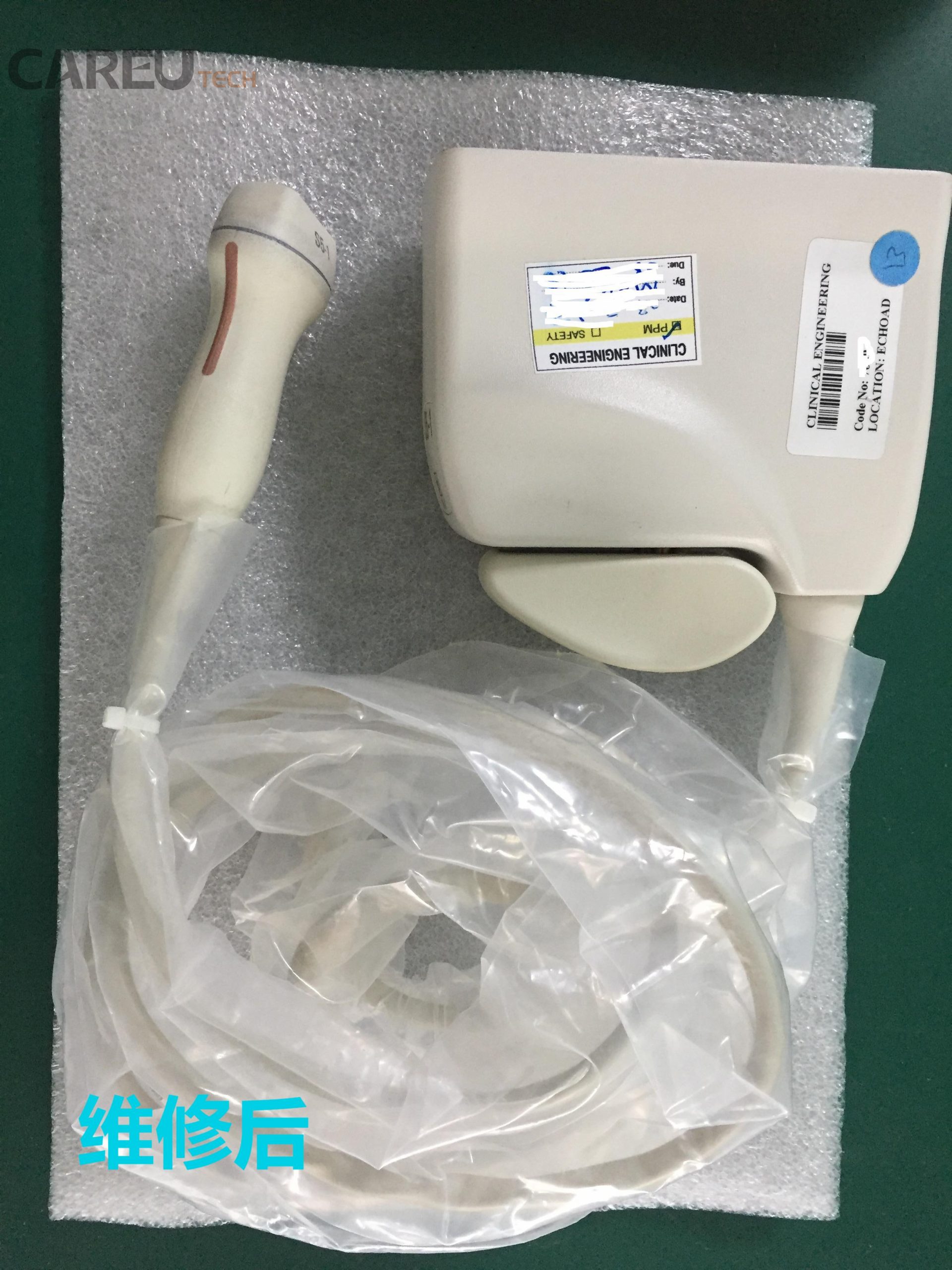

解决方案：更换阵元，更换镜头。

飞利浦 S5-1 探头常见故障

1. 图像质量问题

图像质量下降是探头故障最常见且最直接的体现，可能包括：

• 图像模糊或不清晰： 这通常是由于探头内部的压电晶片老化或受损，导致声波发射和接收效率降低。
• 出现伪影或噪声： 图像上可能出现雪花点、条纹、闪烁或不规则的图案。这可能与探头内部电路故障、屏蔽不良或晶片存在“坏点”有关。
• 图像缺失或掉线（死晶片）： 这是扇形探头常见的故障之一。如果探头阵列中的部分晶片损坏，图像上会出现永久性的黑线或空白区域，通常被称为“死晶片”故障。
• 图像间歇性闪烁或颜色异常： 尤其在彩色多普勒或连续波多普勒模式下，图像可能出现间歇性闪烁、颜色条纹或图像中断。这通常是由于探头电缆内部的微同轴线（细导线）断裂或接触不良造成的。由于心脏检查时探头电缆频繁弯曲，这种故障模式在心脏探头中很常见。
• 连续波多普勒 (CW Doppler) 模式下持续噪声/杂音： 在某些图像区域，CW 多普勒模式下可能出现持续的背景噪声或杂音，这同样可能指示电缆内部导线故障或其他内部电子问题。

2. 探头物理损坏

物理损坏是探头故障的直接原因，也是比较容易发现的问题：

• 声透镜损伤： 探头头部最外层的声透镜（与患者皮肤直接接触的软胶部分）可能会因长期使用、磨损、撞击或不当清洁（例如使用酒精等不兼容的消毒剂）而出现裂纹、气泡或破损。这会影响声波的传输，导致图像质量下降，甚至增加感染风险。
• 电缆损坏： 探头电缆是连接探头和主机的关键部件，非常容易因反复弯曲、拉扯、被设备车轮碾压或存放不当而导致内部导线断裂。电缆损坏会导致图像间歇性中断、闪烁甚至完全无图像，或探头无法被主机识别。
• 应力消除套（根部保护套）损坏： 电缆与探头主体连接处的应力消除套（通常是橡胶或塑料套）如果损坏，会使电缆内部导线承受过度的应力，增加断裂风险。
• 外壳裂纹或破损： 探头外壳如果因跌落或撞击而出现裂纹，会影响探头的密封性和保护性，使内部精密元件暴露在液体或污染物中，导致进一步损坏。
• 连接器引脚损坏： 连接探头与超声主机的插头（连接器）的引脚可能因插拔不当、氧化或松动而弯曲、断裂或腐蚀。这会导致探头无法被主机识别，或信号传输出现问题。

3. 与超声主机相关的问题

有时，看起来像探头故障的问题，实际上可能源于超声主机：

• 主机无法识别探头： 这可能是主机上的探头接口损坏、接触不良或主机软件问题导致的。
• 主机电源问题： 主机供电不稳定也可能导致探头工作异常，出现图像闪烁或系统运行不稳定的情况。
• 主机软件或硬件故障： 主机的图像处理模块、系统软件故障或其他硬件问题也可能导致图像异常，容易被误认为是探头故障。例如，某些情况下主机增益设置不当也可能导致图像异常。
