Philips 飞利浦 EPlQ/X5-1矩阵相控阵探头维修

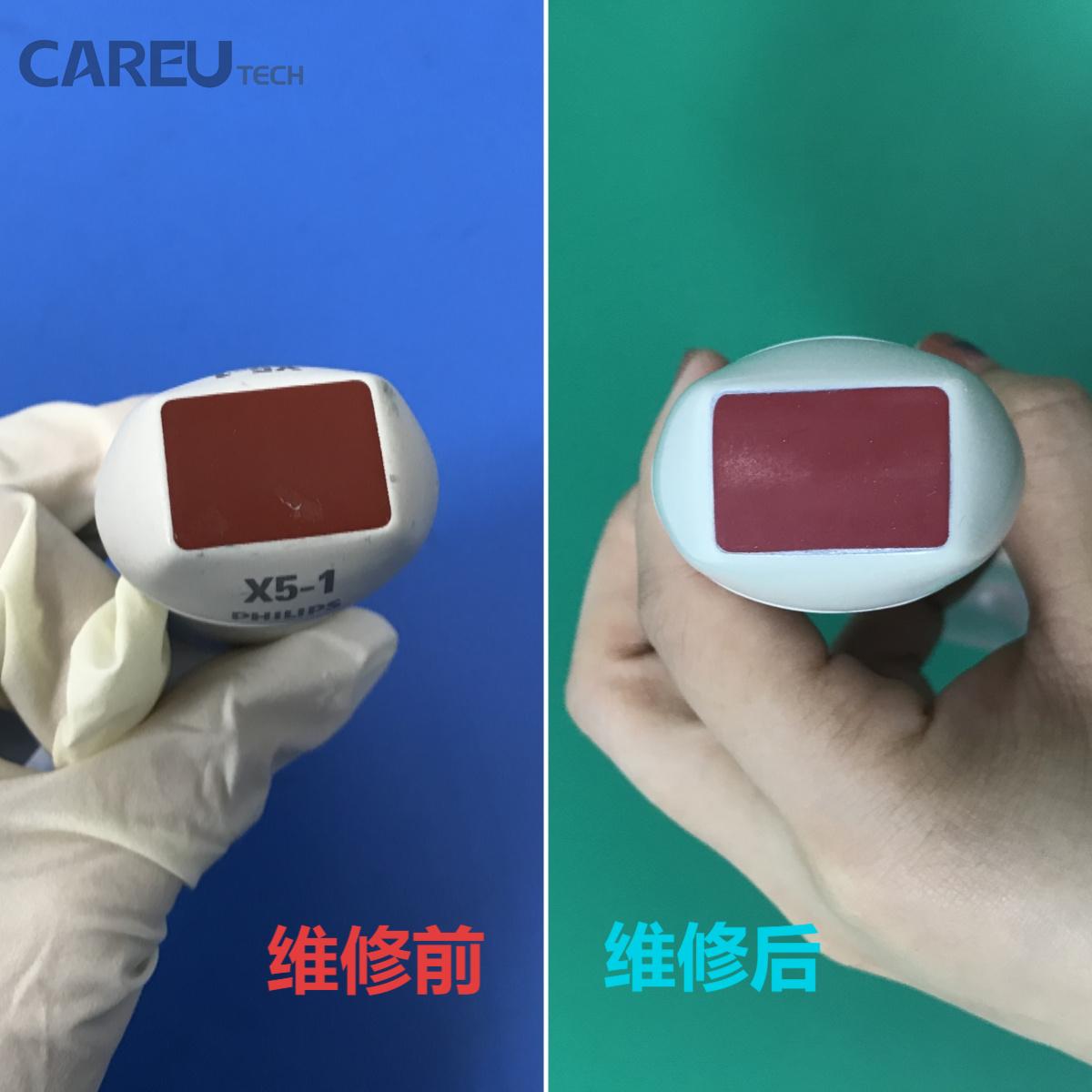

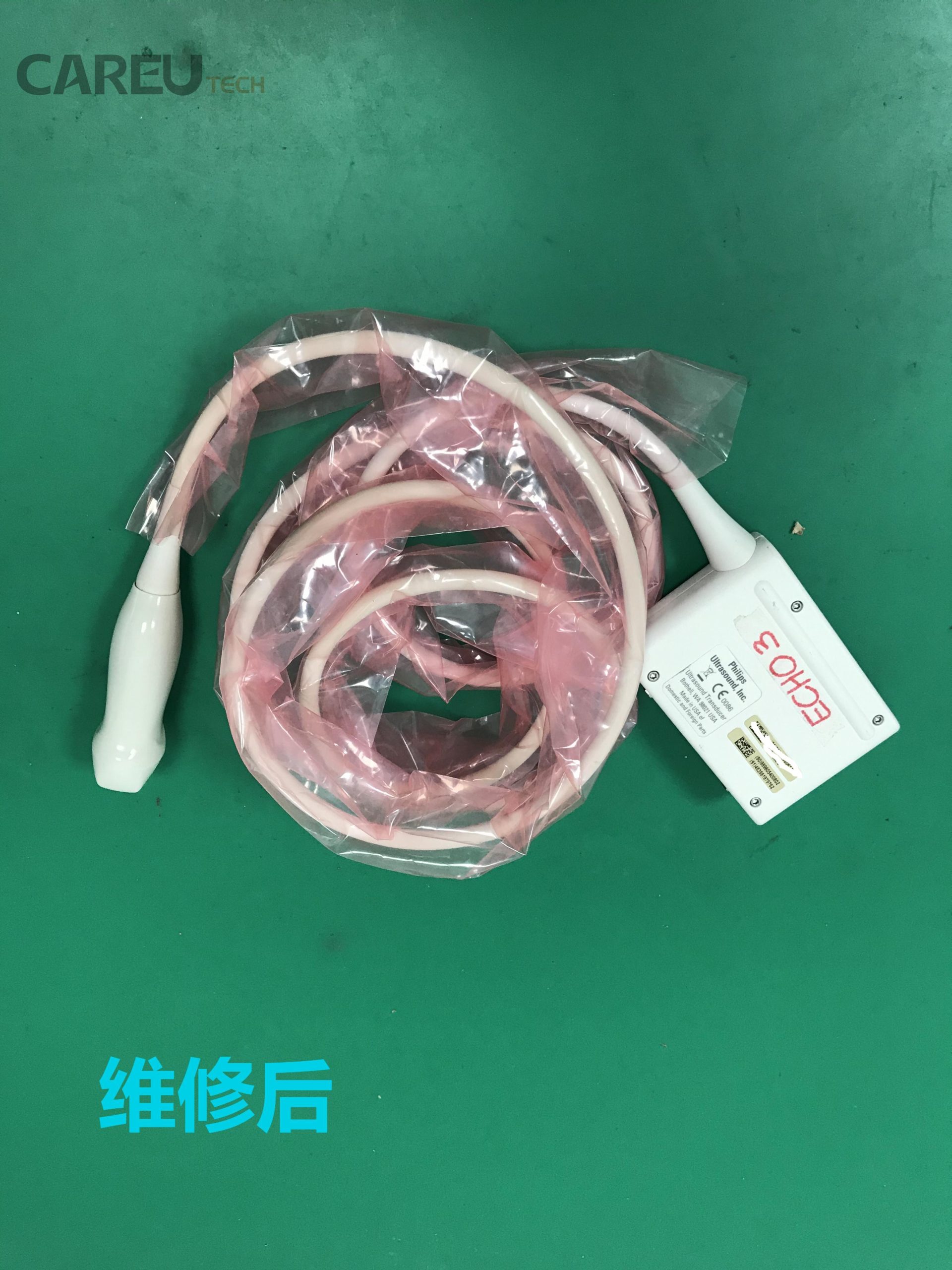

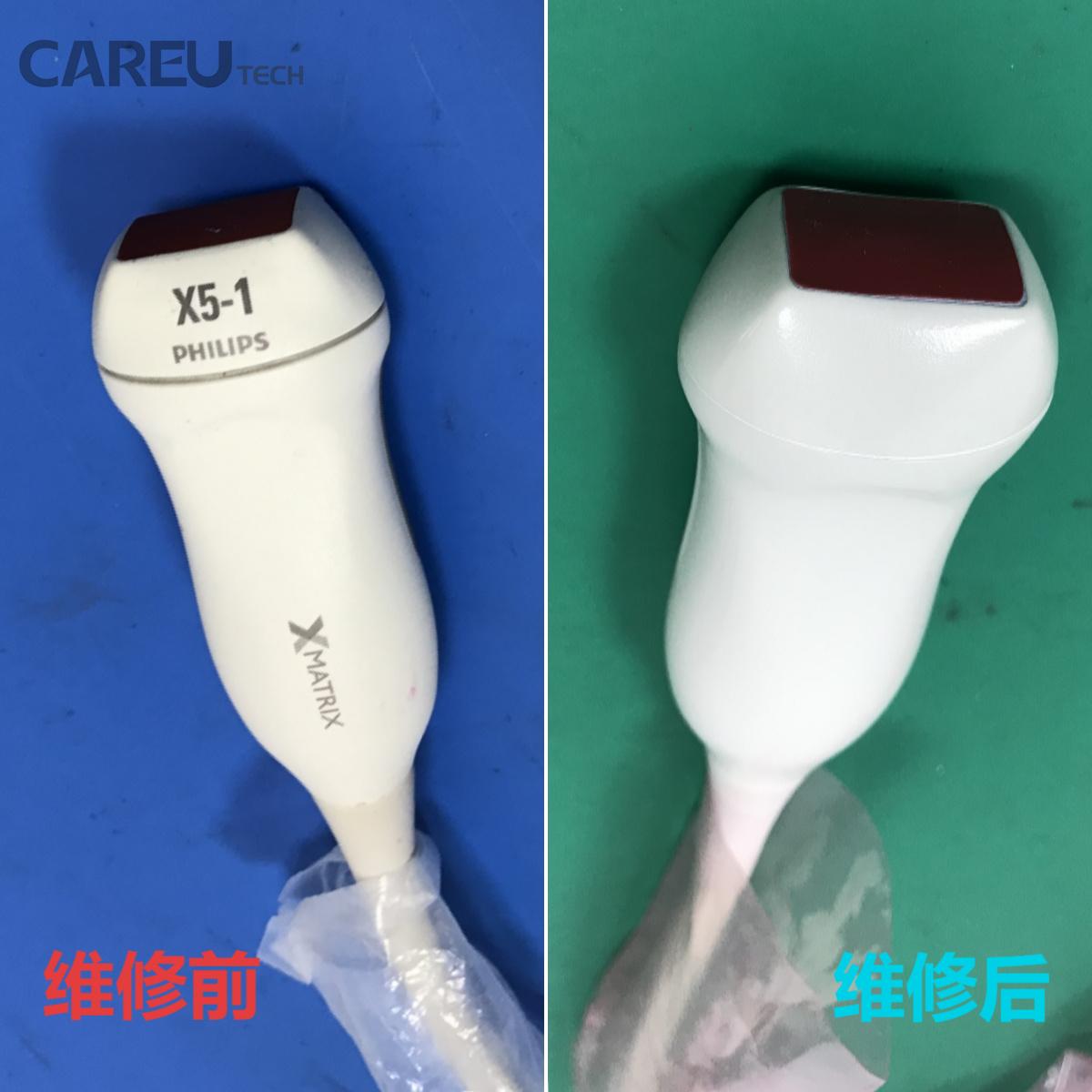

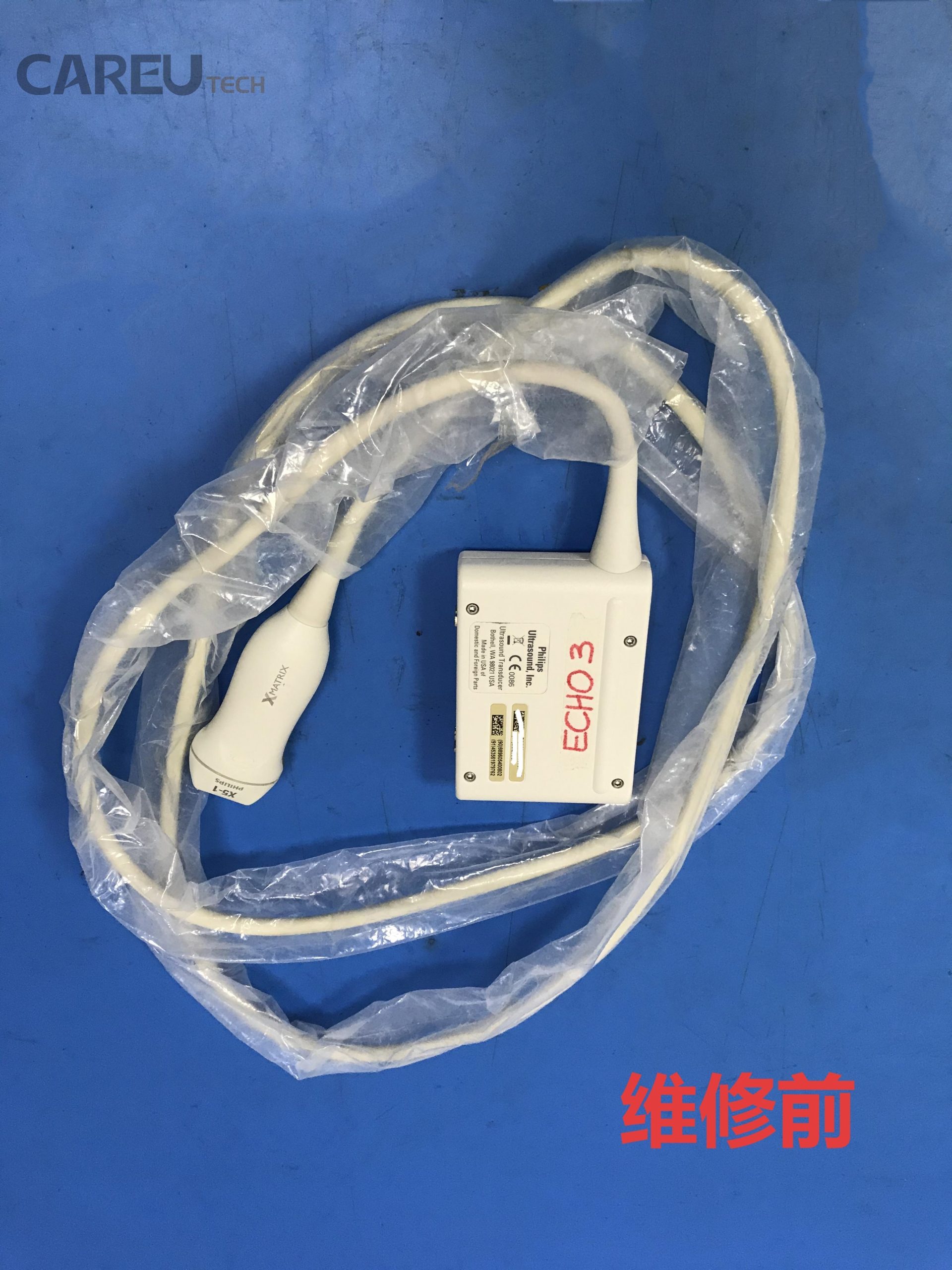

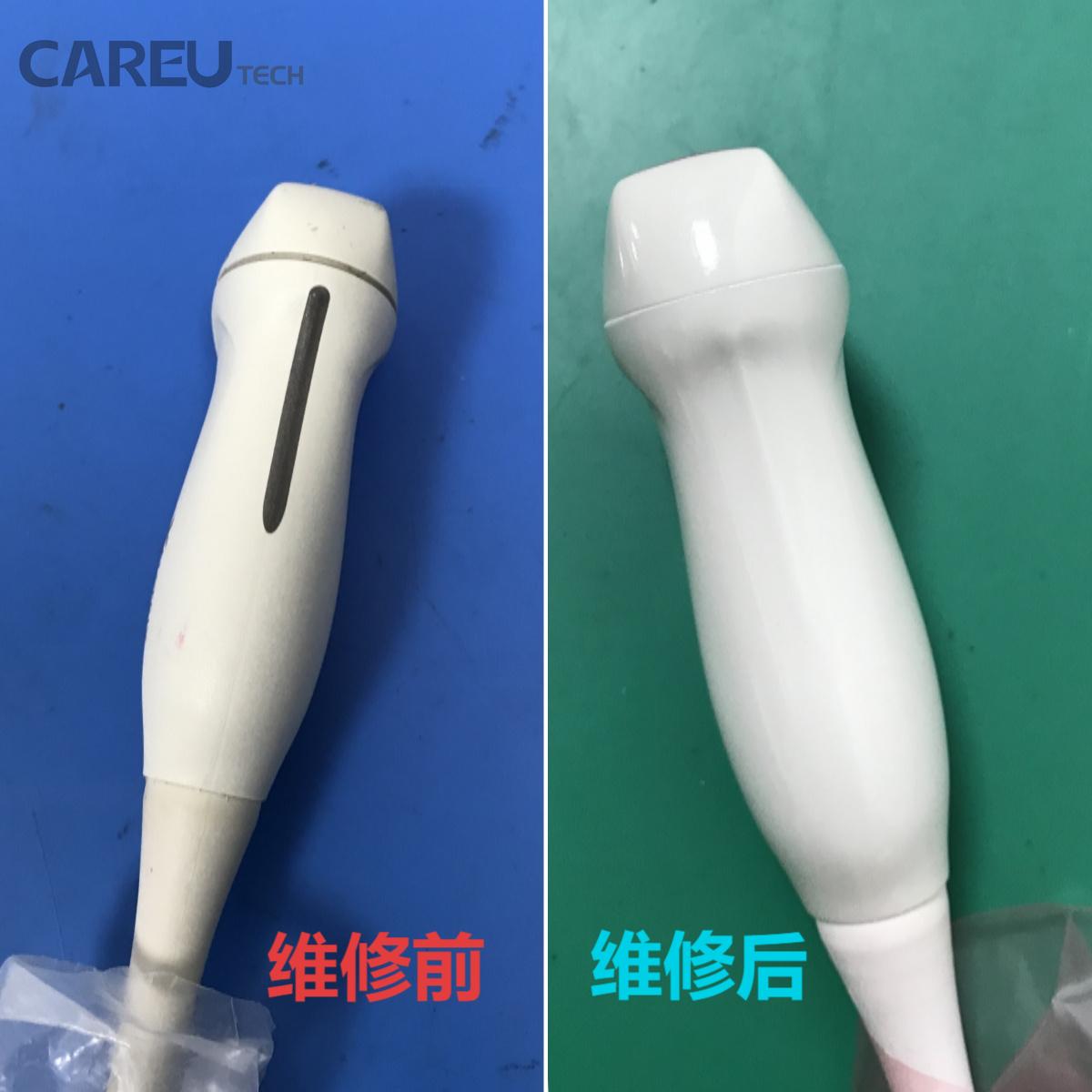

飞利浦 EPlQ/X5-1 探头，（序列号：B2****）

故障：2D 图像异常

解决方案：更换扫描头

飞利浦 EPIQ X5-1 探头常见故障

与传统探头相比，X5-1 的复杂性意味着其故障诊断和维修可能更为挑战。以下是 X5-1 探头常见的故障类型：

• 线缆和布线故障（Wiring Failures）
  • 最常见的问题： 尽管 X5-1 采用了先进技术，但线缆内部的微同轴线（micro-coaxial wires）损坏仍然是最常见的故障模式。这通常是由于探头在日常使用中反复弯曲、拉扯或被轮子碾压造成的。
  • 表现形式：
    • 持续性或间歇性噪音（Static）：在 CW (连续波) Doppler 模式下，图像中会出现持续或间歇性的静态噪音。这可能是 X5-1 最常见且最令人沮丧的故障之一，因为它可能不总是可重复的。
    • 彩色多普勒条纹（Color Streaking）：在彩色多普勒模式下，图像中出现异常的彩色条纹。
    • 图像中断或闪烁（Image Dropout/Flashing）：在 B 模式或彩色多普勒模式下，图像可能突然消失或出现闪烁。
• 晶体元件损伤（Element Damage）
  • 坏线或“掉线”（Dead Elements/Dropouts）： 图像中出现固定不变的黑线或区域，表明探头内部的一个或多个压电晶体元件失效。X5-1 拥有大量晶体，因此单个或少数晶体失效可能不容易察觉，但会导致图像质量下降。
  • 图像模糊或伪影： 晶体功能减弱或部分损坏可能导致图像整体模糊，或出现不规则的伪影。
• 物理损伤
  • 声窗/透镜损伤（Lens Damage）： 探头前端的软性声窗是易损件。
    • 裂纹或穿孔： 探头跌落或受到尖锐物体撞击可能导致声窗裂纹甚至穿孔，使超声耦合剂或清洁剂渗入探头内部，损坏晶体和电路。
    • 干裂或硬化： 使用不兼容的清洁剂（特别是含酒精的）或长期暴露在不适宜的环境中，可能导致声窗材料干裂、硬化，影响声学性能和图像质量。
  • 应力消除套损伤（Strain Relief Damage）： 连接线缆和探头主体的部分，这里的损坏会增加线缆内部断裂的风险。
  • 连接器损坏（Connector Damage）：
    • 引脚弯曲、缺失或腐蚀： 在插拔探头时操作不当，或者长时间使用，可能导致连接器上的引脚弯曲、折断，或出现腐蚀和污垢，影响探头与主机之间的信号传输，导致图像不稳定或探头无法识别。
    • 连接器外壳破损： 物理损伤可能导致连接器外壳破裂，影响连接稳定性。
• 电子故障（Electronic Failures）
  • 由于 X5-1 内部集成了复杂的电子元件（如 ASIC），早期或偶发的电子故障也可能发生，导致图像异常。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
