Philips 飞利浦 L12-3线阵超声探头维修

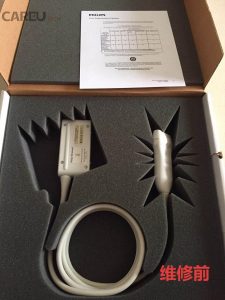

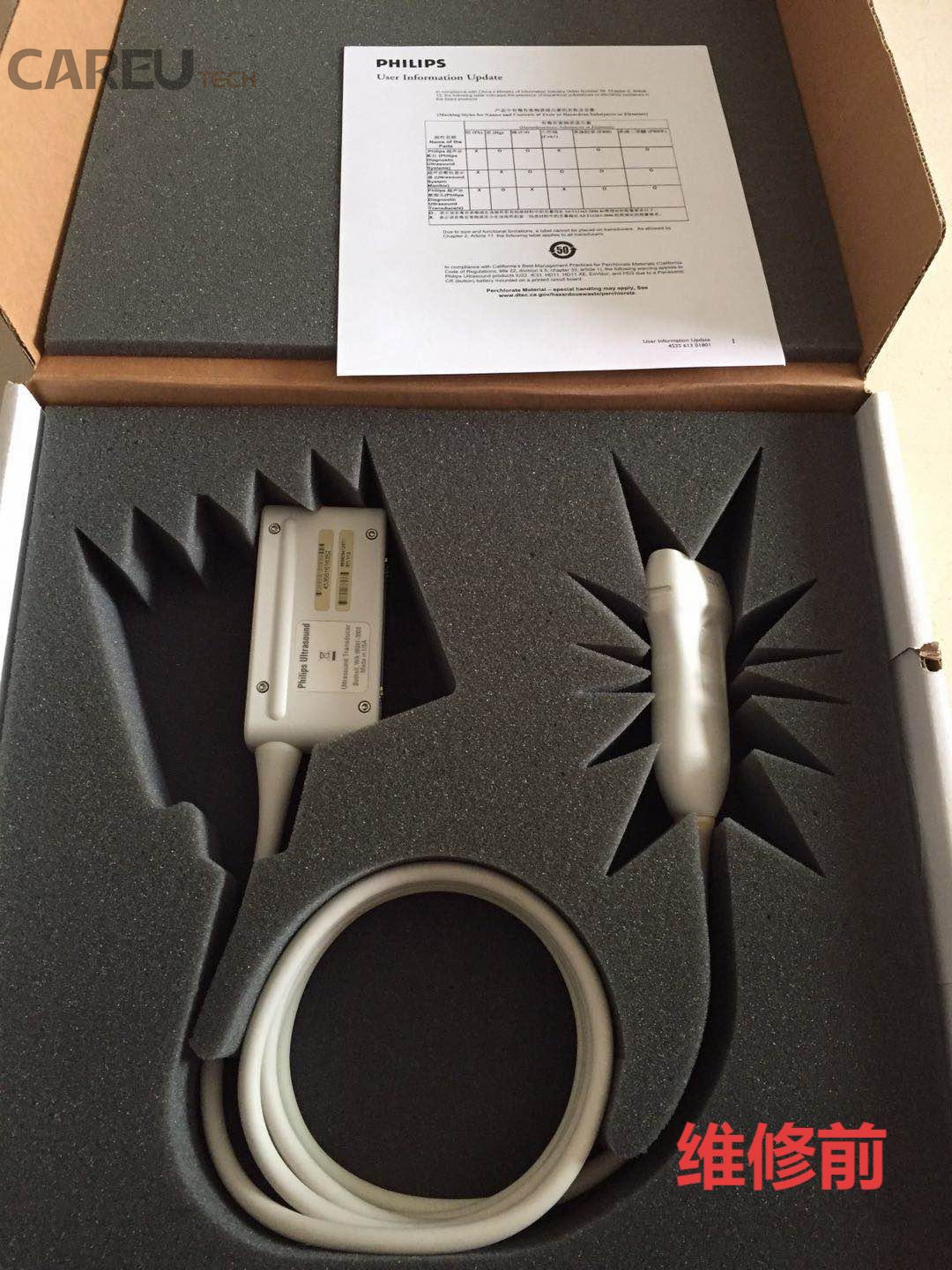

飞利浦 L12-3 线阵探头，序列号：B1L***

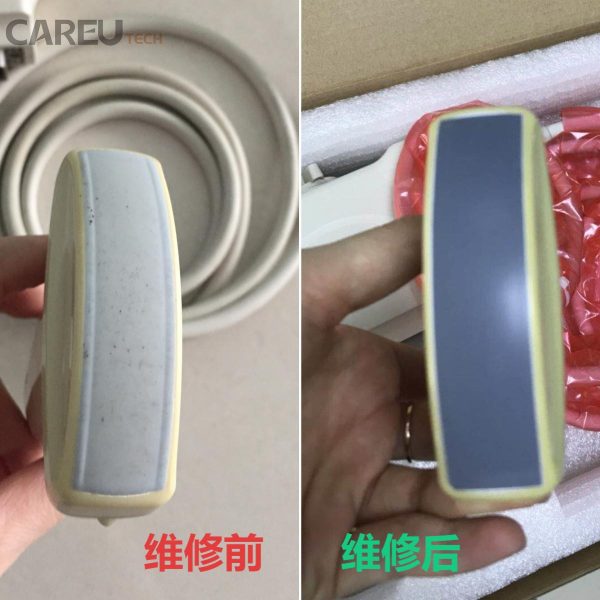

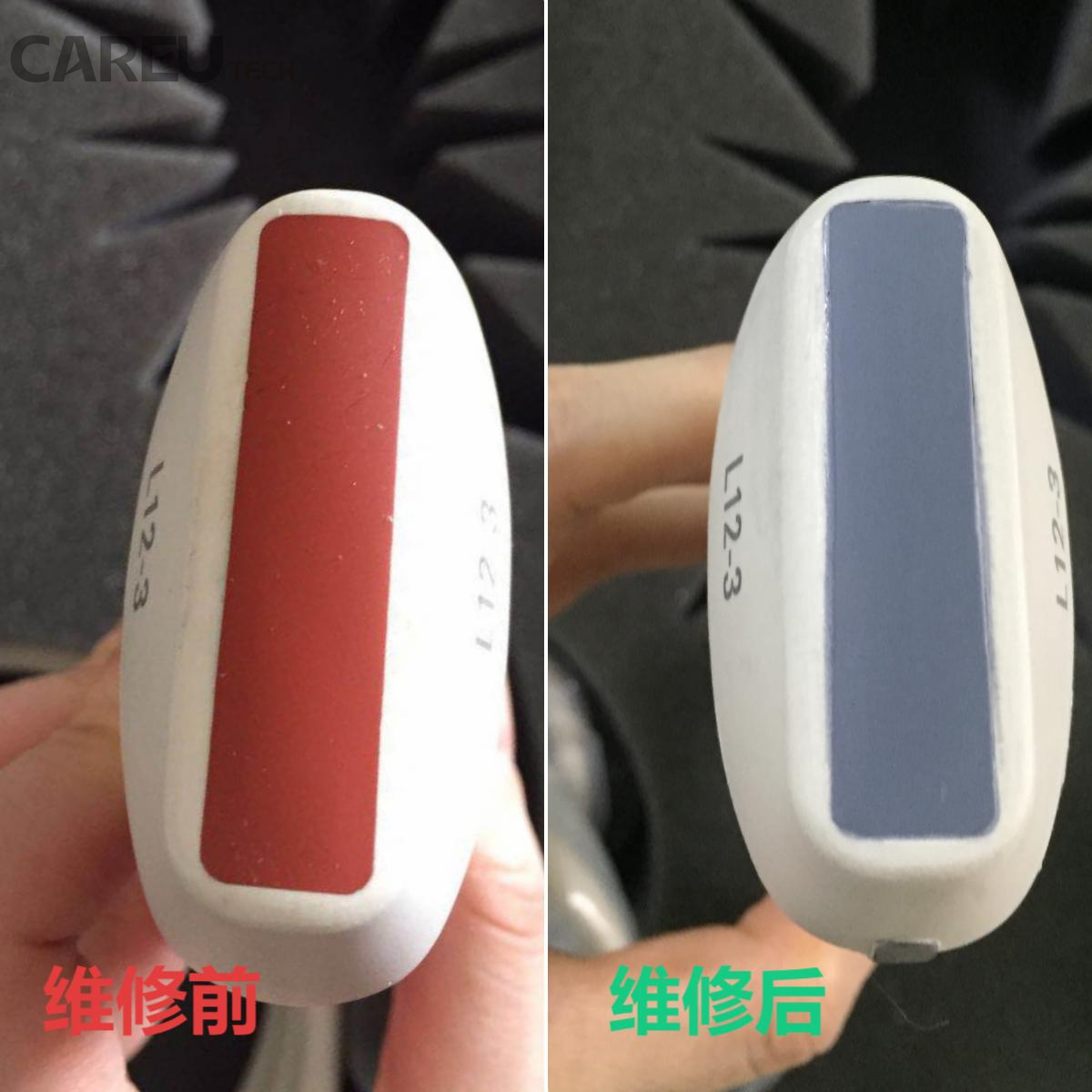

故障：阵列元件老化，镜头起泡。

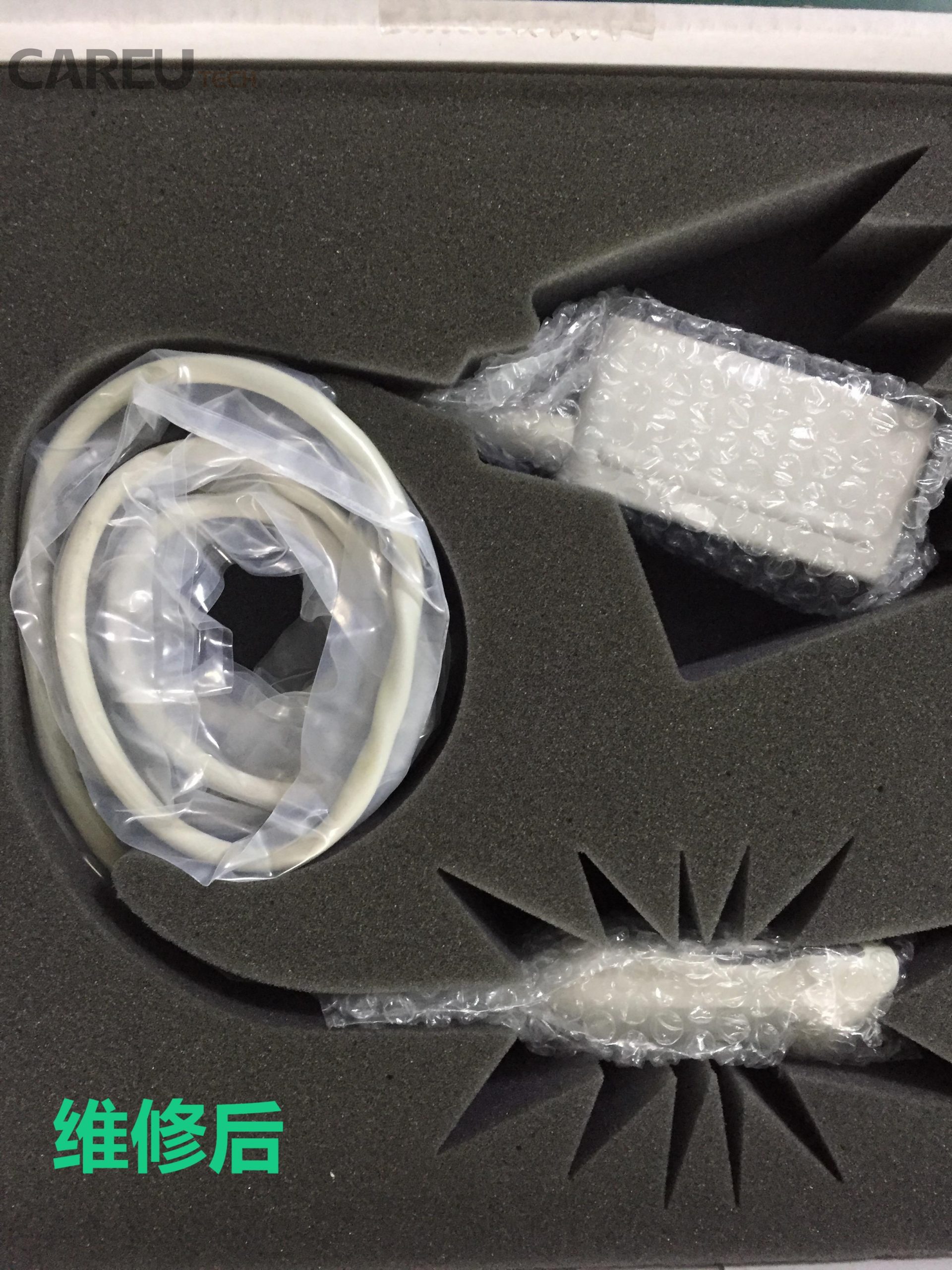

解决方案：更换阵元，更换镜头。

1. 图像质量问题

图像质量下降是探头故障最常见的表现，可能包括：

• 图像模糊或不清晰： 这可能是由于探头晶片（压电陶瓷元件）老化或受损，导致声波发射和接收效率降低。
• 出现伪影或噪声： 可能是探头内部电路故障、屏蔽不良，或者探头晶片存在“坏点”或“死晶片”引起的。
• 部分区域无图像（图像缺失/掉线）： 这是L12-3等线阵探头常见的故障，通常表明探头阵列中的部分晶片已经损坏或脱落。这会导致图像上出现黑线或空白区域。
• 图像重影或双重图像： 这种情况可能是探头内部复用器（mux）故障引起的。例如，Philips L12-3探头通常有191个阵列元件，但电缆中只有128根线，需要复用器进行信号管理。如果复用器出现问题，可能会导致图像重影。
• 图像亮度或对比度异常： 除了探头本身，也可能是超声主机设置或处理问题。

2. 探头物理损坏

物理损坏是探头故障的直接原因，也是比较容易发现的问题：

• 探头头（声透镜/晶片部分）损坏：
  • 声透镜磨损、裂纹或破损： 探头头部最外层的声透镜（dome/lens）长期接触患者皮肤和耦合剂，容易磨损或因撞击而破裂，影响声波传输并增加感染风险。
  • 晶片损坏： 探头内部的晶片阵列是核心组件，任何物理冲击都可能导致晶片损坏，出现图像掉线或性能下降。
• 电缆磨损或断裂： 探头电缆是连接探头与主机的重要桥梁，反复弯曲、拉扯或碾压会导致内部导线断裂，从而影响信号传输，表现为图像闪烁、中断或完全无图像。电缆外皮破损也可能导致液体渗入，进一步损坏内部电路。
• 外壳裂纹或破损： 探头外壳的裂纹会影响探头的防水和防震性能，增加内部精密元件受损的风险，也可能造成漏电危险。
• 连接器问题： 探头与主机连接处的插头（connector）如果引脚弯曲、氧化或松动，会导致连接不良，从而影响探头识别或信号传输。

3. 其他相关故障（可能与主机有关）

虽然L12-3是探头，但其功能依赖于超声主机。有时看起来像探头故障的问题，实际上可能源于主机：

• 主机无法识别探头： 可能是主机探头接口损坏、接触不良或软件问题。
• 主机电源问题： 主机供电不稳定可能导致探头工作异常。
• 主机软件故障： 主机操作系统或图像处理软件出现问题，也可能影响探头的正常成像。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
