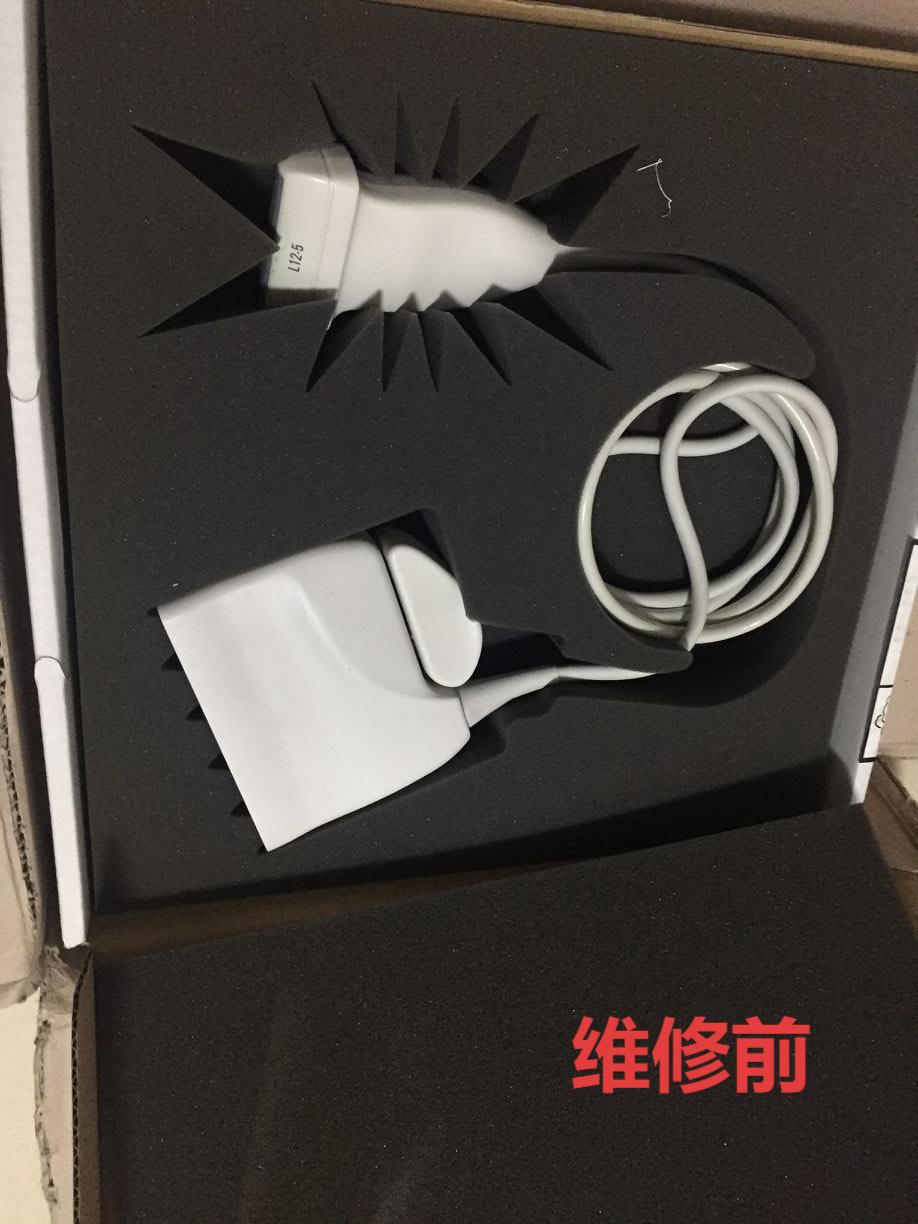

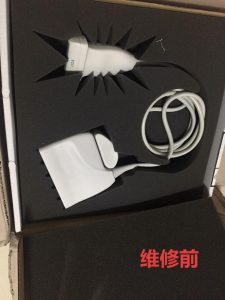

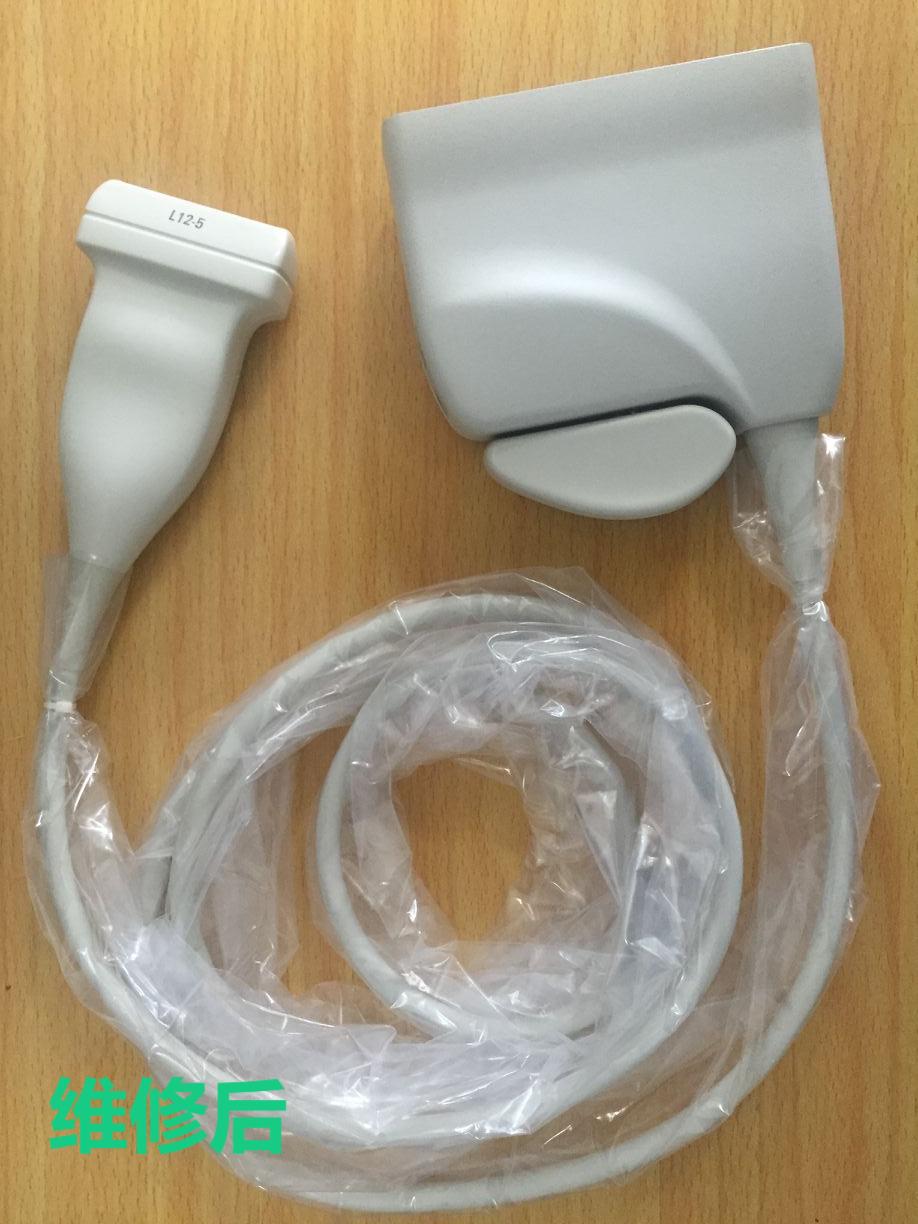

Philips 飞利浦 L12-5 线阵超声探头维修

飞利浦 L12-5 探头，适用于 IU22 型超声仪，序列号：B0H***

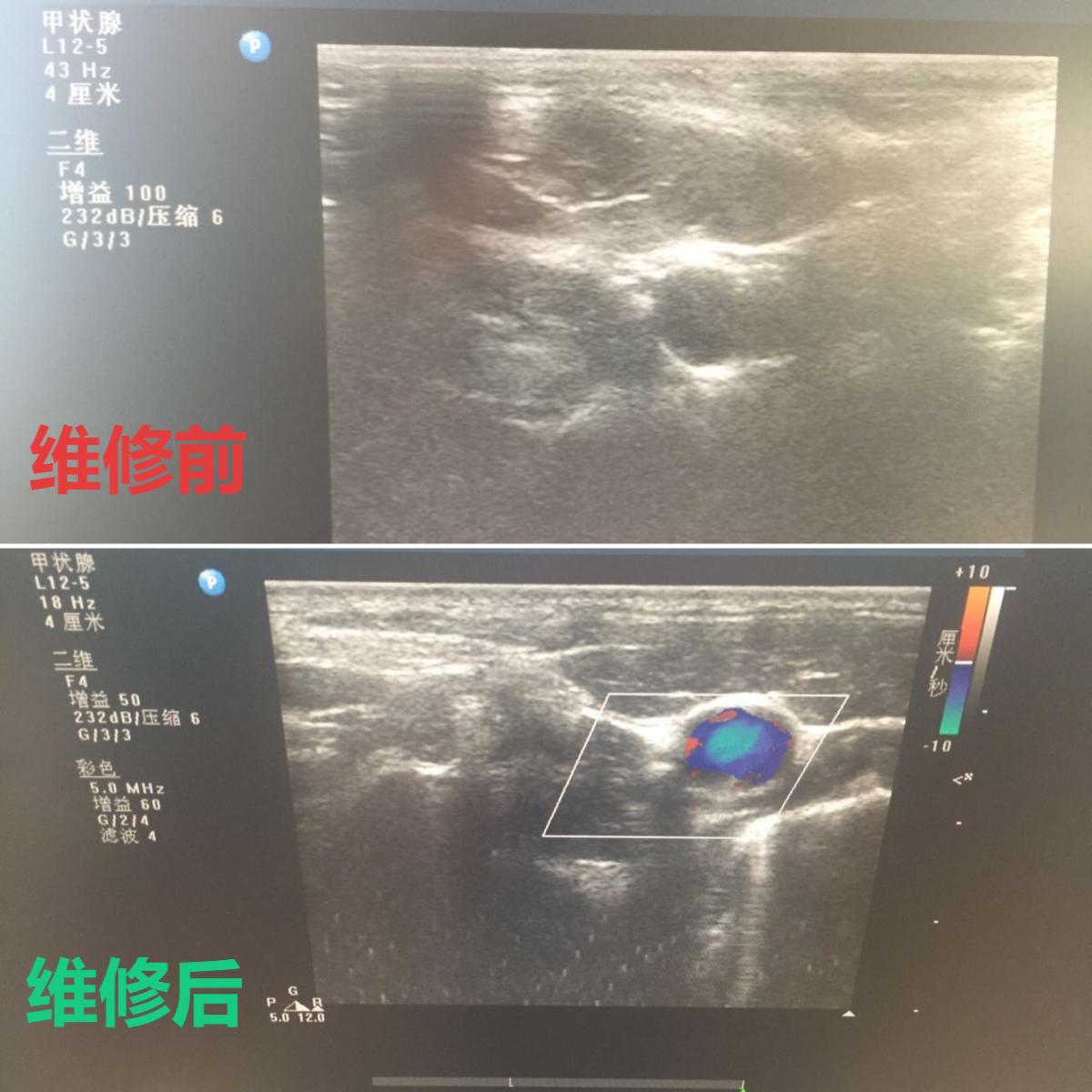

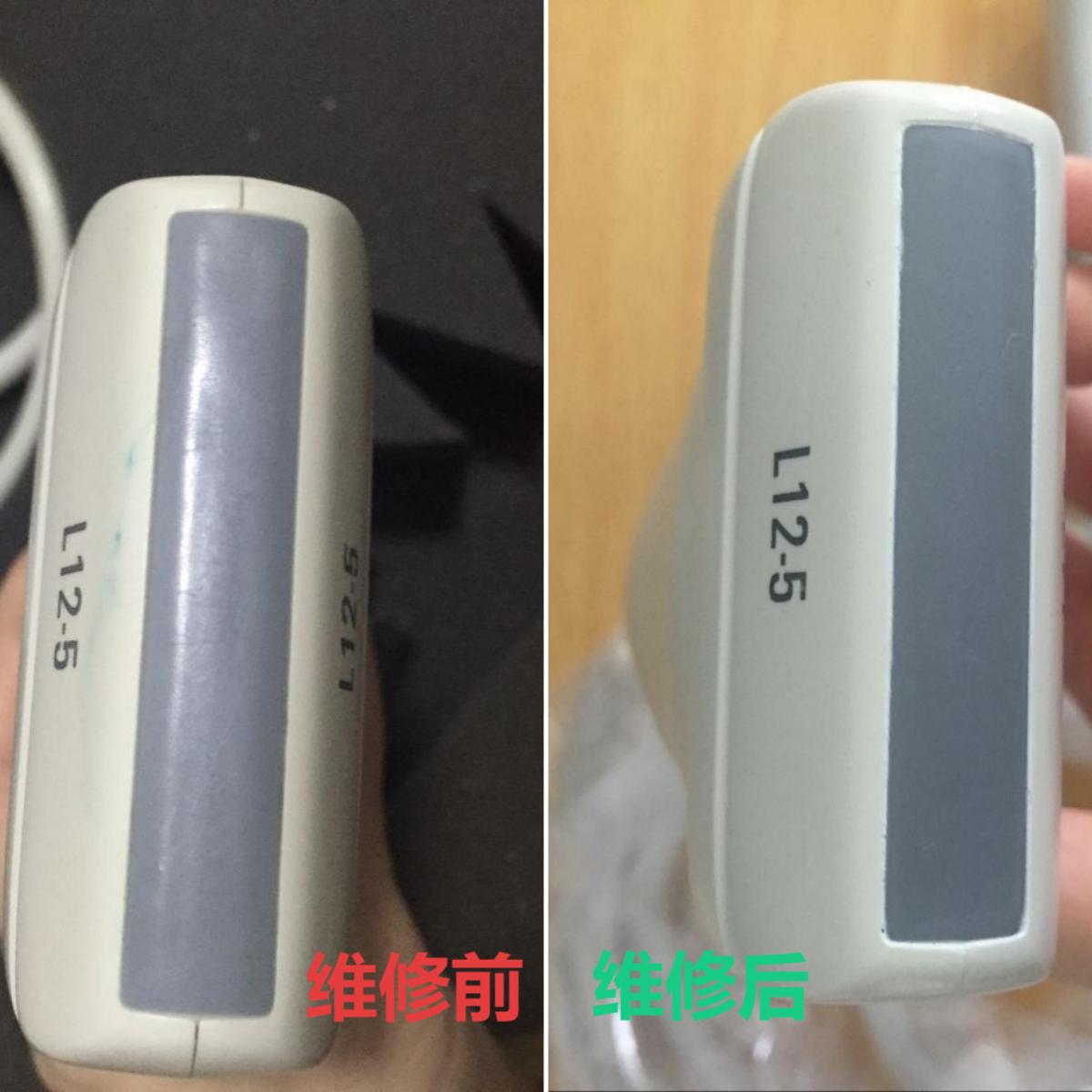

故障：阵元损坏。

解决方案：更换阵元部件。

飞利浦 L12-5 探头常见故障

1. 图像质量问题

图像质量的下降是探头出现问题的最常见迹象：

• 图像缺失或掉线（“死晶片”/“坏点”）： 这是线阵探头最典型的故障之一。图像上会出现一条或多条持续的黑线、空白区域或像素缺失。这表明探头内部的压电晶片阵列中的部分晶片已经损坏或与其连接的导线断裂。
• 图像模糊或不清晰： 整个图像显得模糊、缺乏细节，或者分辨率明显下降。这可能是由于探头晶片老化、声透镜磨损或内部电子元件性能下降所致。
• 图像噪声或伪影： 图像中出现雪花点、干扰条纹、闪烁或不规则的图案。这可能与探头内部电路故障、电磁干扰或晶片性能不稳定有关。
• 图像颜色异常或花屏： 在彩色多普勒模式下，图像可能出现错误的颜色、杂乱的色彩或完全没有彩色信号。这通常是由于探头内部的信号处理或导线连接问题。

2. 探头物理损坏

物理损伤是探头故障的直接原因，通常肉眼可见：

• 声透镜损伤： 探头头部与患者皮肤接触的声透镜（Acoustic Lens/Dome）是易损件。长期使用、磨损、消毒剂腐蚀（特别是使用不兼容或酒精含量过高的消毒剂）或意外撞击都可能导致声透镜出现裂纹、划痕、气泡或剥落。这不仅会影响声波的传输，导致图像质量下降，还可能增加感染风险，甚至使液体渗入探头内部。
• 电缆损坏： 探头电缆是连接探头和主机的生命线。由于频繁弯曲、拉扯、被设备车轮碾压或存放不当，电缆内部的微细导线可能会断裂。这会导致图像间歇性中断、闪烁、特定模式（如多普勒）功能丧失，甚至探头完全无法被主机识别。电缆外皮的磨损或破损也是常见问题，会暴露内部导线，增加液体渗入和电击的风险。
• 应力消除套损坏： 电缆与探头主体连接处的应力消除套（Strain Relief），通常为橡胶或塑料材质，如果出现裂纹或断裂，会导致电缆在连接点处承受过大应力，加速内部导线断裂。
• 外壳裂纹或破损： 探头主体外壳的裂纹或缺损通常是由于跌落、撞击或不当操作造成。这会影响探头的密封性，使内部精密电路暴露在外，易受潮湿、灰尘或消毒剂的侵蚀，从而导致更严重的故障甚至触电风险。
• 连接器问题： 连接探头与超声主机的插头（Connector）处的引脚可能因频繁插拔、氧化或外部撞击而出现弯曲、断裂或松动。这会直接导致探头无法被主机识别，或信号传输不稳定。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
