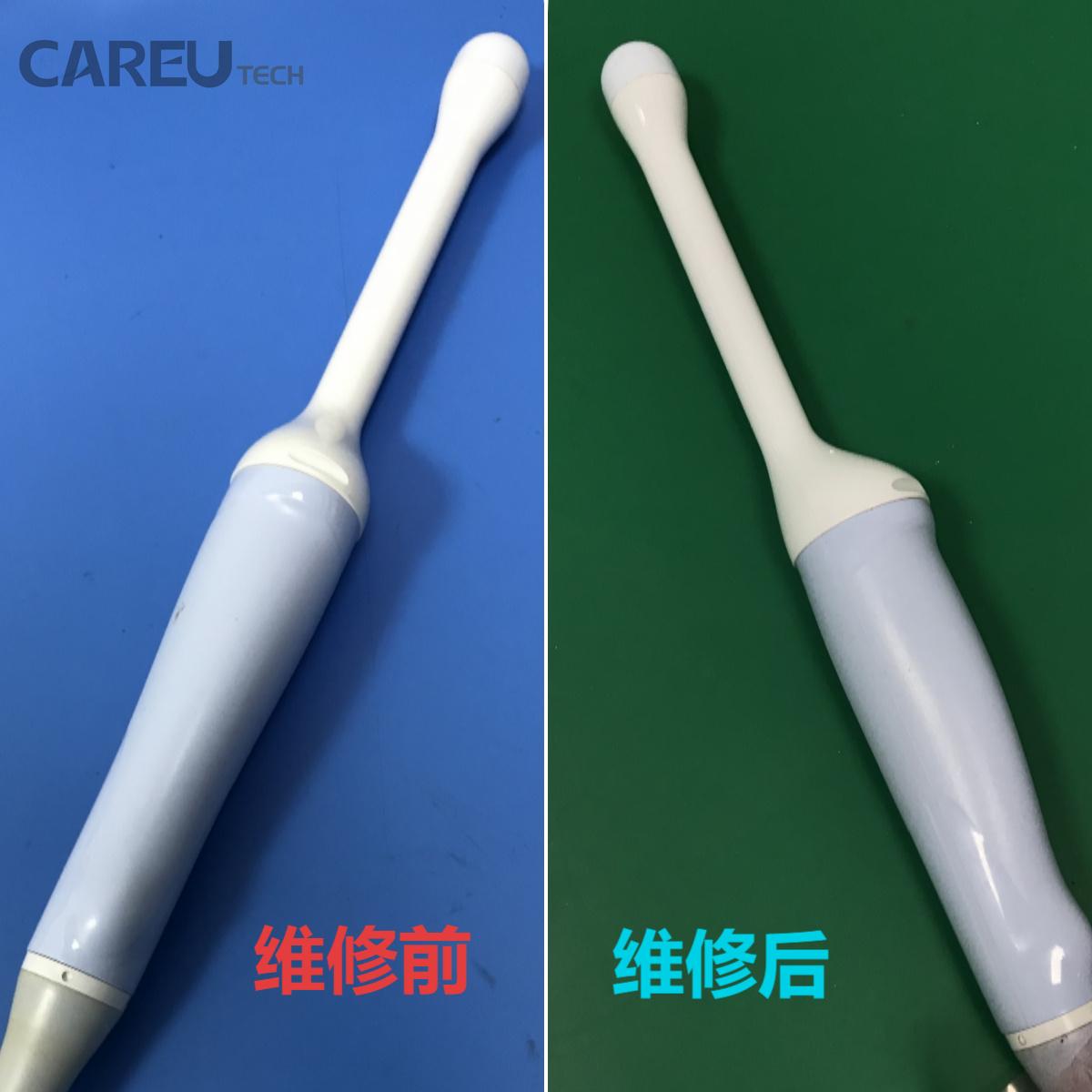

Samsung三星 3D4-9 3D 腔内探头维修

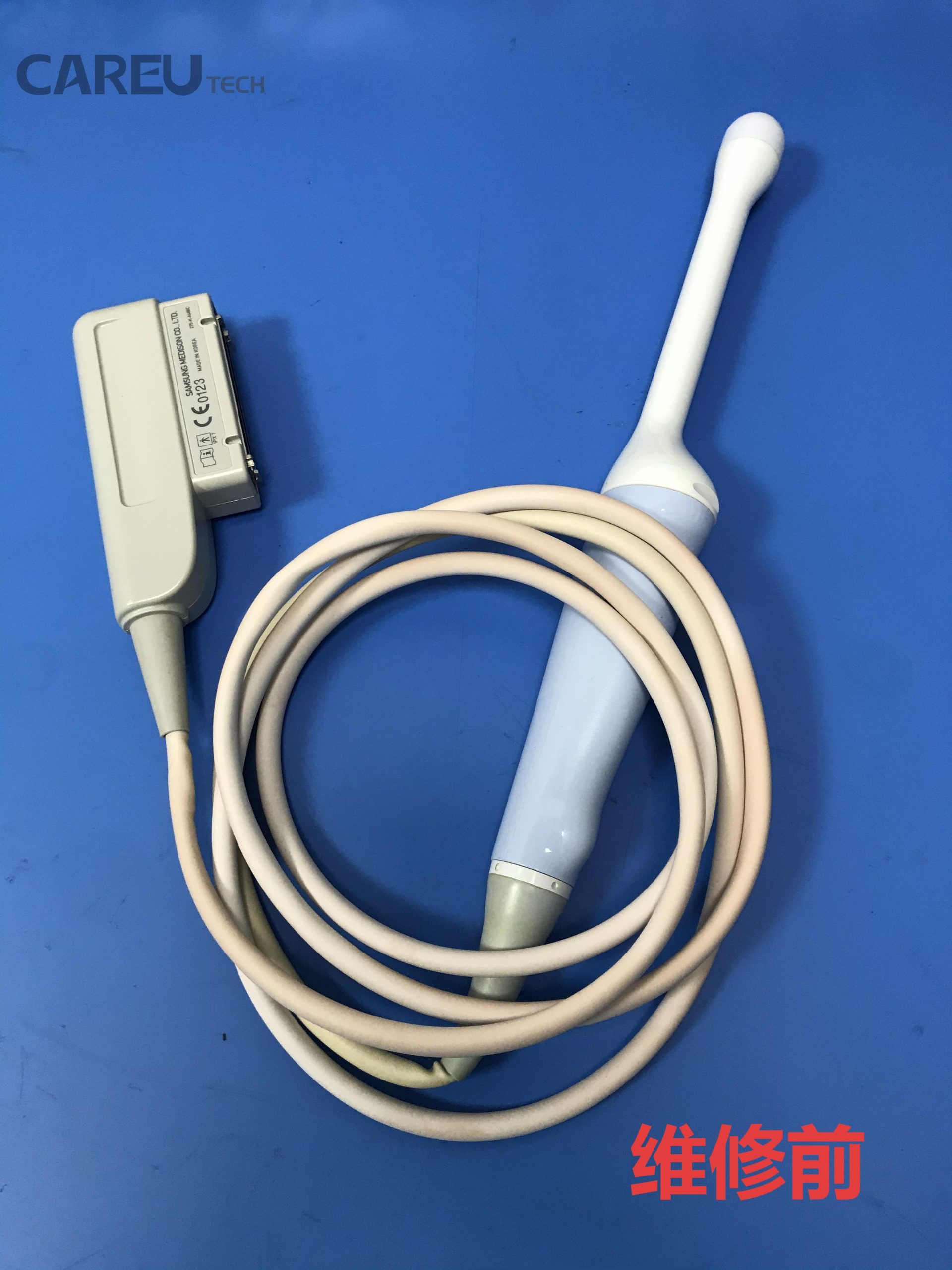

三星 3D4-9 探头，序列号：P0N7*********

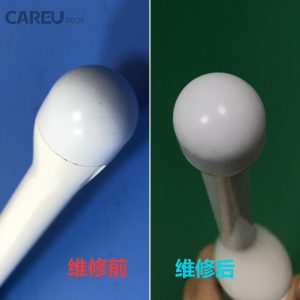

故障：扫描头损坏。

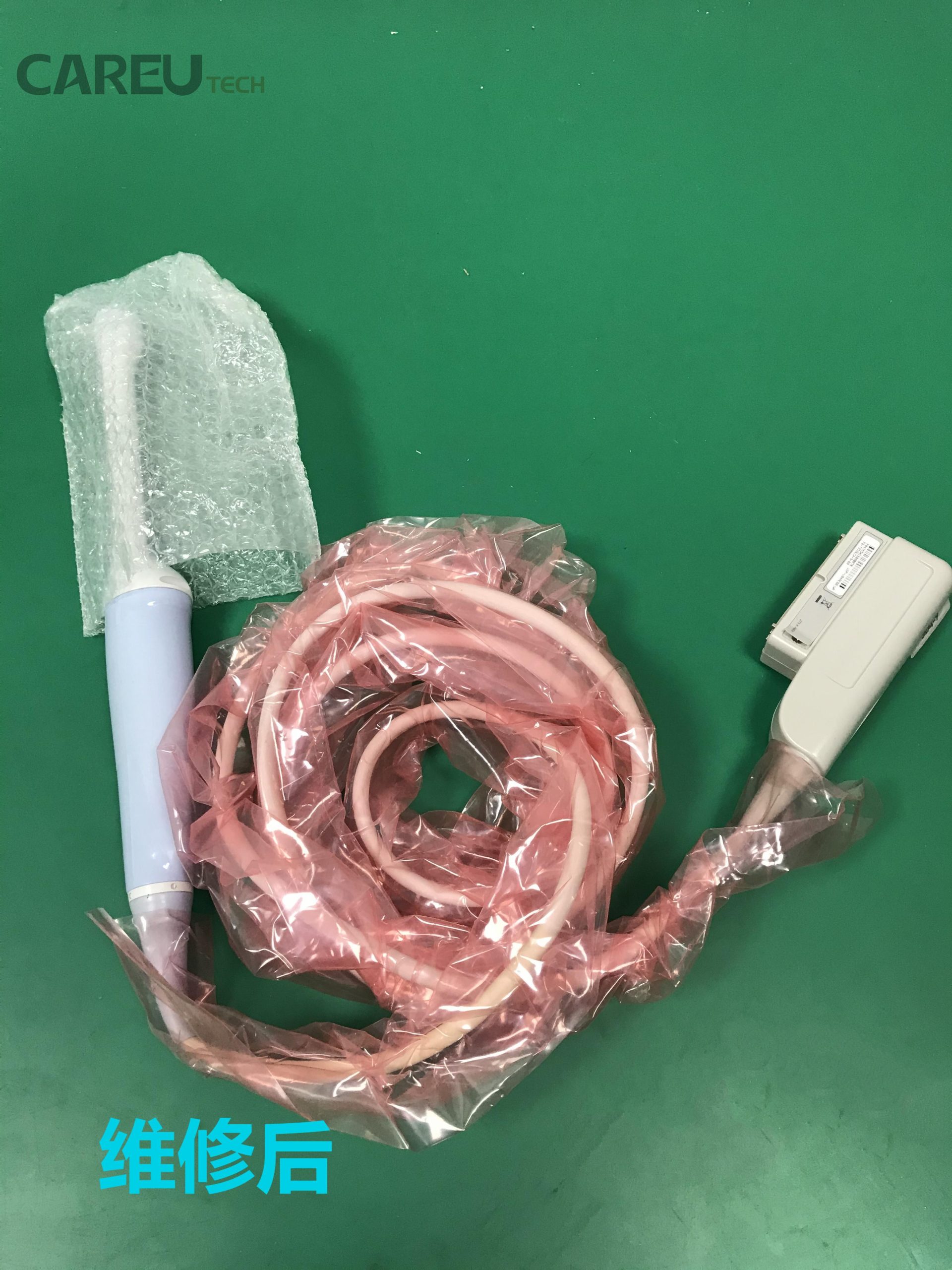

解决方案：更换扫描头

三星 Medison 3D4-9 探头常见故障

• 机械故障 (Mechanical Failure)
  • 3D/4D 成像异常或卡顿： 这是 3D 探头特有的问题。3D4-9 探头内部有一个机械扫描头，通过电机驱动晶体阵列进行扇形或容积扫描以获取三维数据。如果机械结构磨损、损坏或卡住，会导致 3D/4D 图像无法正常形成、图像跳动或探头发出异常噪音。
  • 油囊或液体系统问题： 许多机械式 3D 探头内部有充液的油囊，用于声学耦合。
    • 气泡： 如果油囊内出现气泡，可能会在图像中产生大的阴影或伪影，尤其是在探头方向改变时，阴影可能会移动。这是 3D 机械探头常见的问题。
    • 漏油： 油囊或密封件老化、损坏可能导致油液泄漏，这会严重影响图像质量，并可能损坏探头内部电路。探头外壳上出现油状残留物是漏油的迹象。
  • 探头顶部的冲击损伤： 对探头顶部的冲击可能导致内部机械枢轴销剪断或机械部件卡住。
• 图像伪影（Image Artifacts）
  • 坏线或“掉线”（Dead Elements/Dropouts）： 图像中出现一条或多条固定不变的黑线，通常是由于探头内部的晶体（压电元件）损坏或失效引起的。即使是微小的冲击或长时间使用也可能导致晶体受损。
  • 图像中出现阴影或模糊： 这可能表明晶体功能减弱，无法产生足够的超声波信号，或者如前所述，油囊内有气泡。
  • 图像噪音或花屏： 可能是电缆内部的细小导线（特别是微同轴线）损坏、连接不良或探头内部电路问题导致的。这在活动频繁的电缆中很常见。
• 探头物理损伤
  • 声窗/透镜损伤： 声窗是探头与患者身体接触的柔软部分。
    • 裂纹或破损： 探头跌落或受到硬物撞击后，声窗或探头外壳容易出现裂纹或破损。即使是细小的裂纹也可能导致凝胶、清洁剂或体液渗入探头内部，损坏晶体和机械结构，甚至造成漏电风险。
    • 干裂或硬化： 长期使用不当的清洁剂（特别是含酒精的清洁剂）可能导致声窗材料干裂、硬化，影响声学性能和图像质量。
  • 电缆损坏：
    • 外皮破损或磨损： 探头电缆经常被设备轮子碾压、弯折，导致外皮磨损、破裂，甚至露出内部导线。
    • 内部断裂： 电缆内部导线断裂可能导致图像中断、噪音或信号丢失。这是最常见的探头故障之一。
    • 应力消除处损坏： 电缆与探头主体连接处的应力消除套（strain relief）损坏，会增加电缆内部导线断裂的风险。
  • 探头外壳破裂： 探头跌落可能导致其塑料外壳破裂，这不仅影响使用，也可能带来安全隐患。
• 连接器问题
  • 连接器引脚弯曲或缺失： 连接器与超声主机插槽连接时，如果操作不当，可能导致引脚弯曲或折断，影响信号传输，导致探头无法被系统识别或图像不稳定。
  • 连接器外壳破损： 连接器外壳的物理损伤可能导致连接不稳定。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
