Siemens 西门子 6C1 凸阵探头维修

西门子 6C1 探头，序列号：643*****

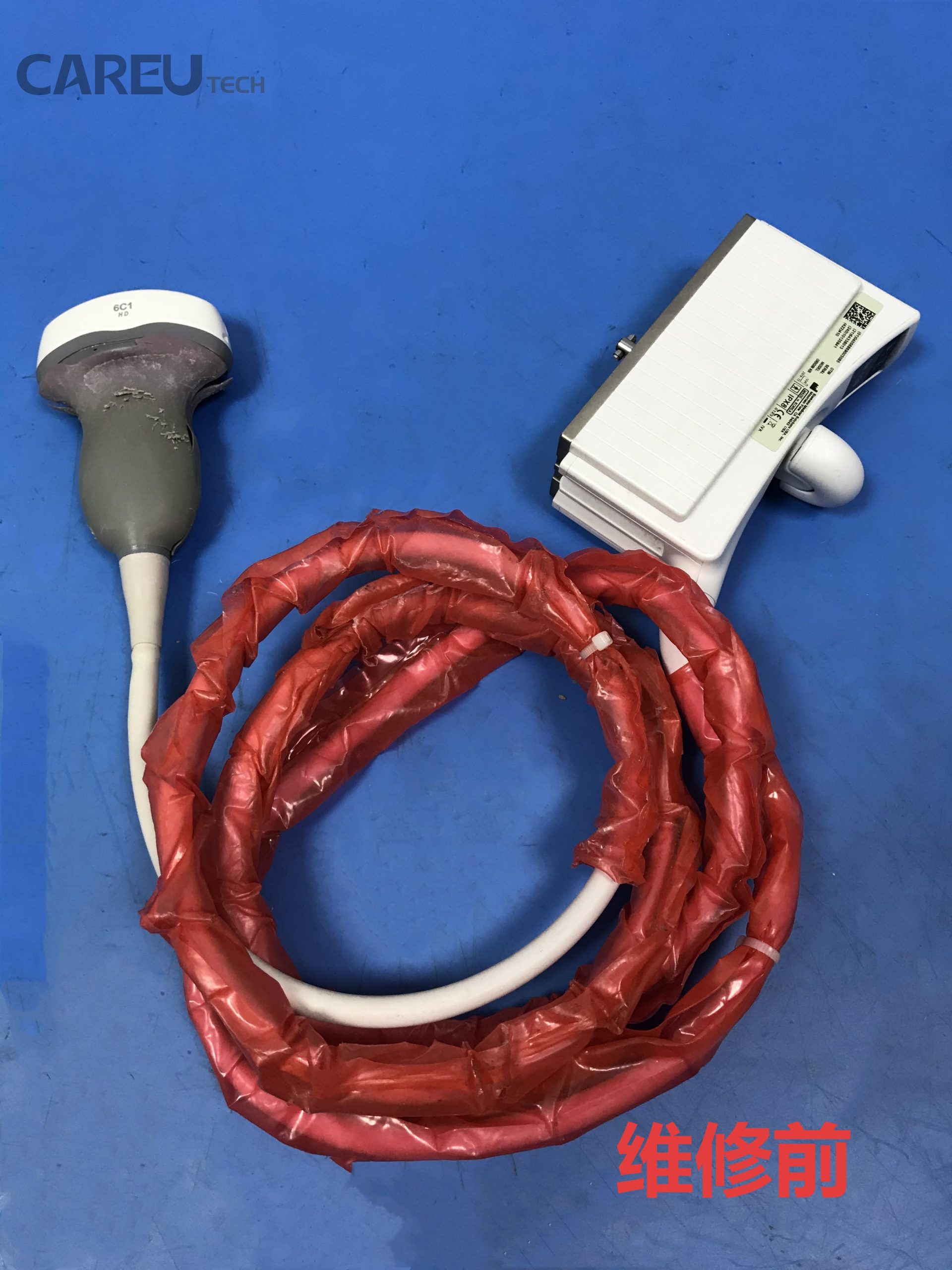

故障：
1. 外壳受损；
2. 探头电缆断裂；
3.图像有阴影和干扰；
4. 扫描头老化了

解决方案：

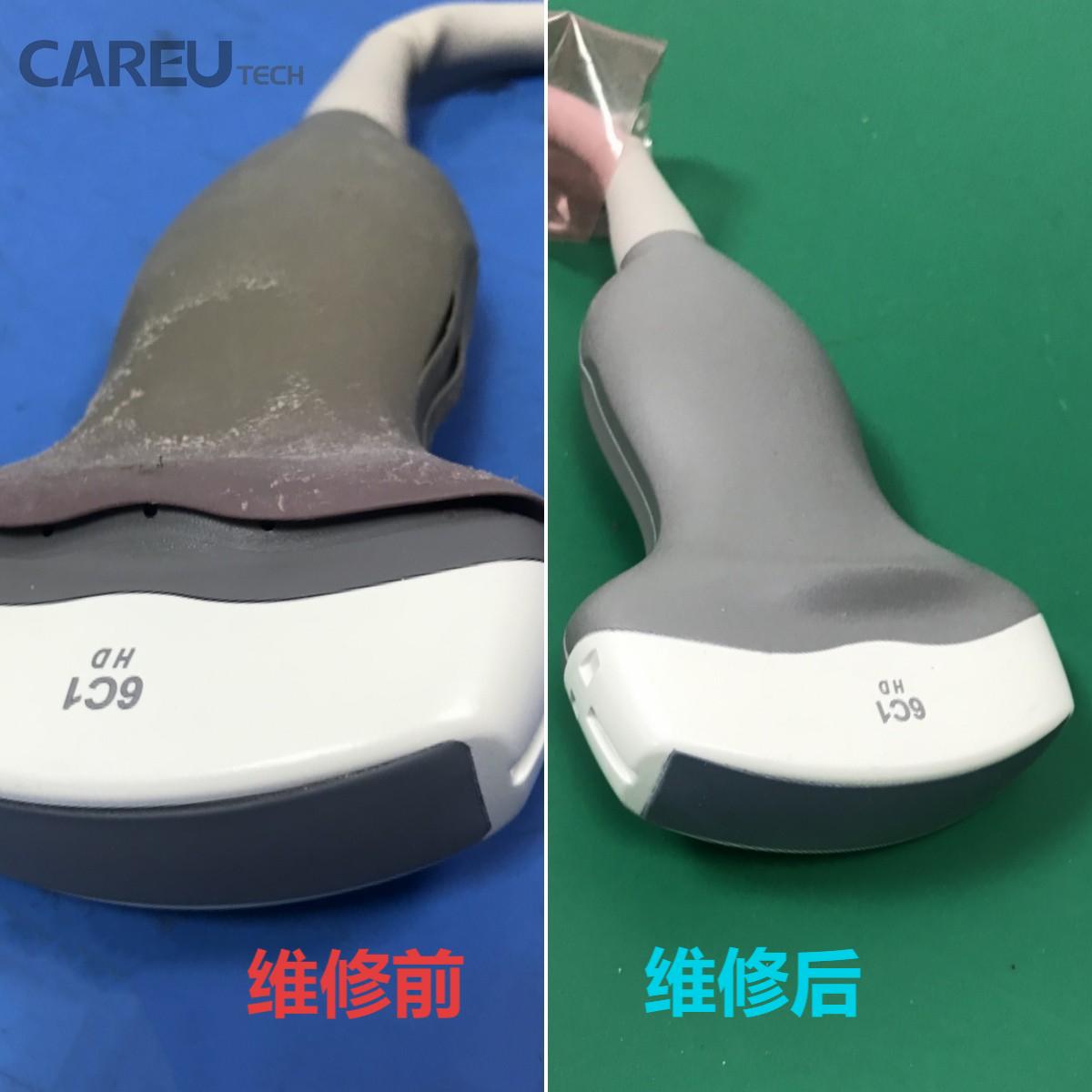

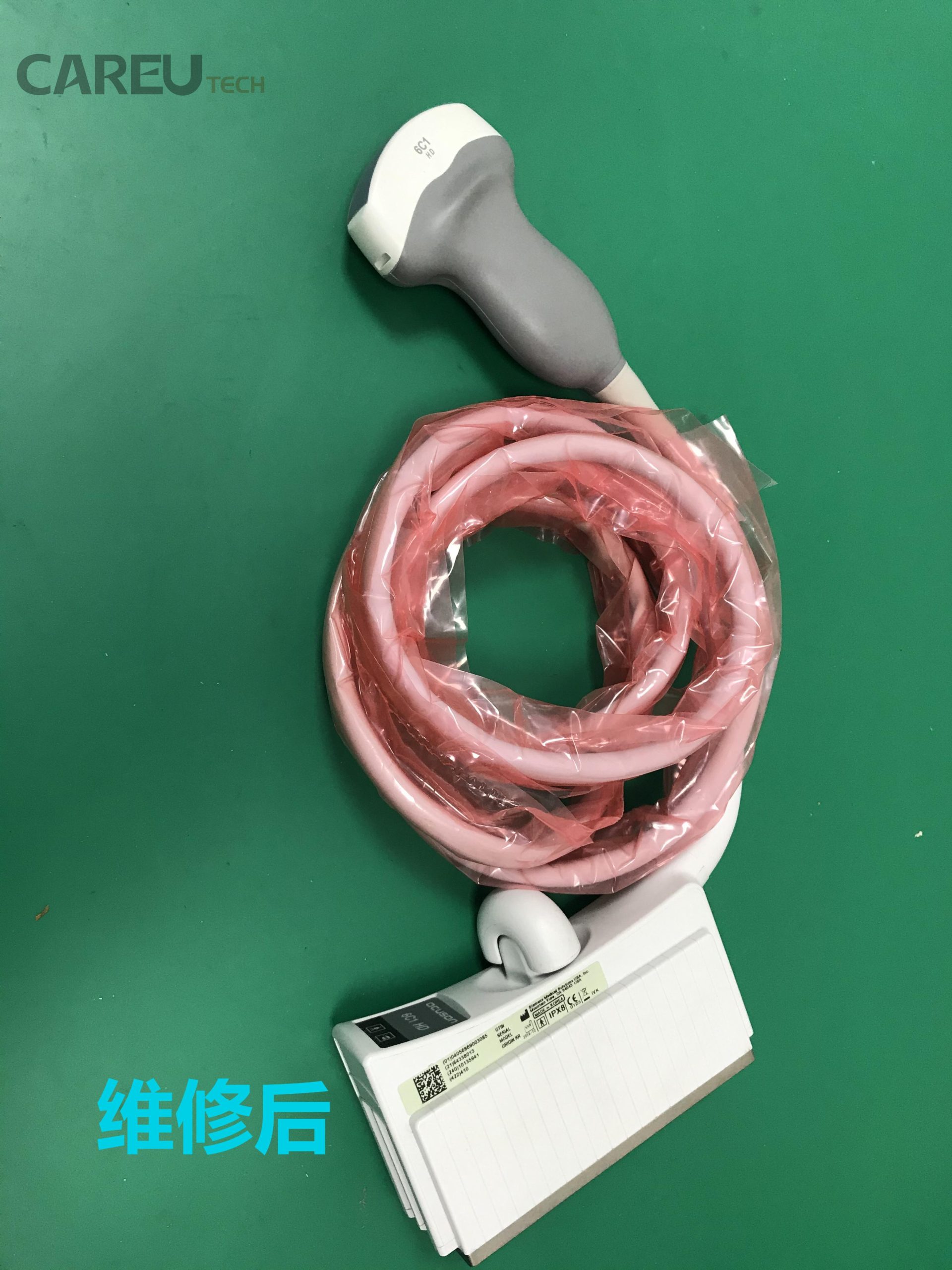

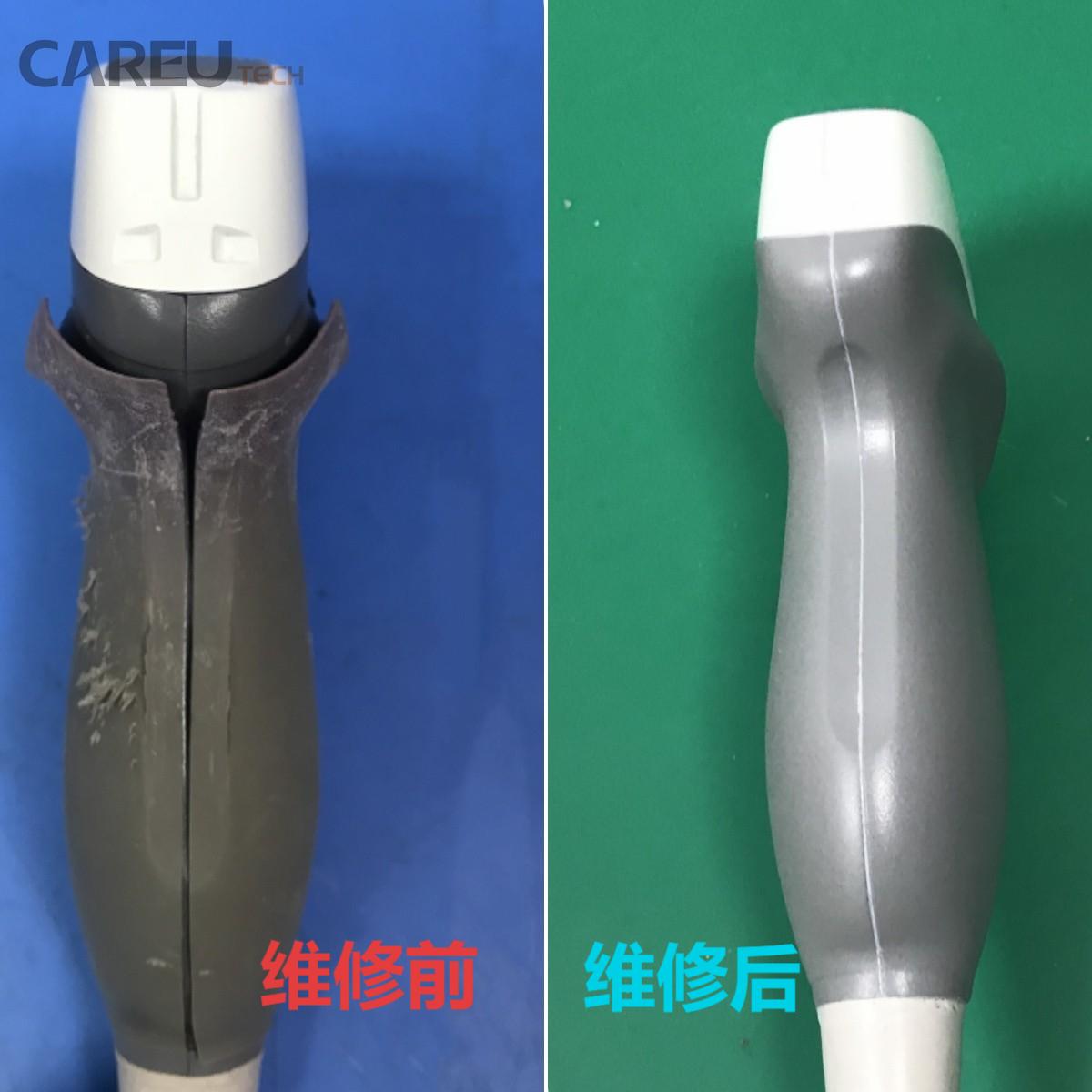

更换扫描头和外壳

西门子 6C1 探头常见故障：

• 图像伪影 (Image Artifacts)
  • 坏线或“掉线” (Dead Elements/Dropouts)： 这是最常见的故障之一。图像中出现一条或多条固定不变的黑线或空白区域。这通常是由于探头内部的压电晶体元件损坏或失效引起的。探头受到跌落、撞击或长时间高强度使用都可能导致晶体受损。
  • 图像中出现阴影或模糊： 这可能表明部分晶体功能减弱，无法产生足够的超声波信号，导致图像整体清晰度下降或局部模糊。
  • 图像噪音或花屏 (Noise/Speckle)： 图像中出现不规则的闪烁、雪花点或杂乱的彩色条纹，可能是探头电缆内部的细小导线（特别是微同轴线）损坏、连接不良或探头内部电路问题导致的。
• 探头物理损伤 (Physical Damage)
  • 声窗/透镜损伤 (Lens Damage)： 声窗是探头与患者身体接触的柔软部分，通常是硅胶或聚合物制成，非常脆弱。
    • 裂纹或破损： 探头跌落、撞击或接触尖锐物体后，声窗极易出现裂纹、破损或穿孔。即使是微小的裂纹也可能导致超声耦合剂、清洁剂或体液渗入探头内部，进而腐蚀晶体和内部电路，造成探头报废，甚至可能带来漏电风险。
    • 干裂或硬化： 长期使用不当的清洁剂（特别是含酒精的清洁剂）会加速声窗材料的老化，使其变得干裂、硬化，影响声学性能，导致图像质量下降，并缩短探头寿命。
  • 电缆损坏 (Cable Damage)： 超声探头电缆在日常使用中频繁弯折、拉伸或受到外力。
    • 外皮破损或磨损： 电缆外皮出现磨损、破裂，甚至露出内部导线，会增加内部导线受损和漏电的风险。
    • 内部断裂： 电缆内部的微同轴线非常细，容易因过度弯折或拉扯而断裂，导致图像信号中断、噪音或探头无法被系统识别。
    • 应力消除处损坏 (Strain Relief Damage)： 电缆与探头主体或连接器连接处的应力消除套（保护电缆弯折的橡胶或塑料套）损坏，会使电缆内部导线直接承受应力，从而大大增加内部断裂的风险。
• 连接器问题 (Connector Issues)
  • 连接器引脚弯曲、缺失或腐蚀： 在插拔探头时操作不当，或者长时间使用，可能导致连接器上的金属引脚弯曲、折断，或出现腐蚀和污垢。这会影响探头与超声主机之间的信号传输，导致探头无法被系统识别、图像不稳定或根本没有图像。
  • 连接器外壳破损： 连接器外壳的物理损伤可能影响连接的稳定性，并增加内部电子元件受损的风险。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
