Ultrasonix EC9-5/10腔内微凸阵超声探头维修

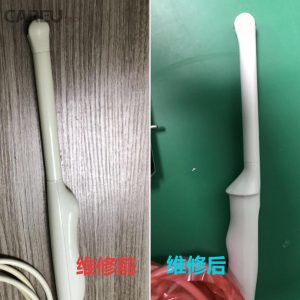

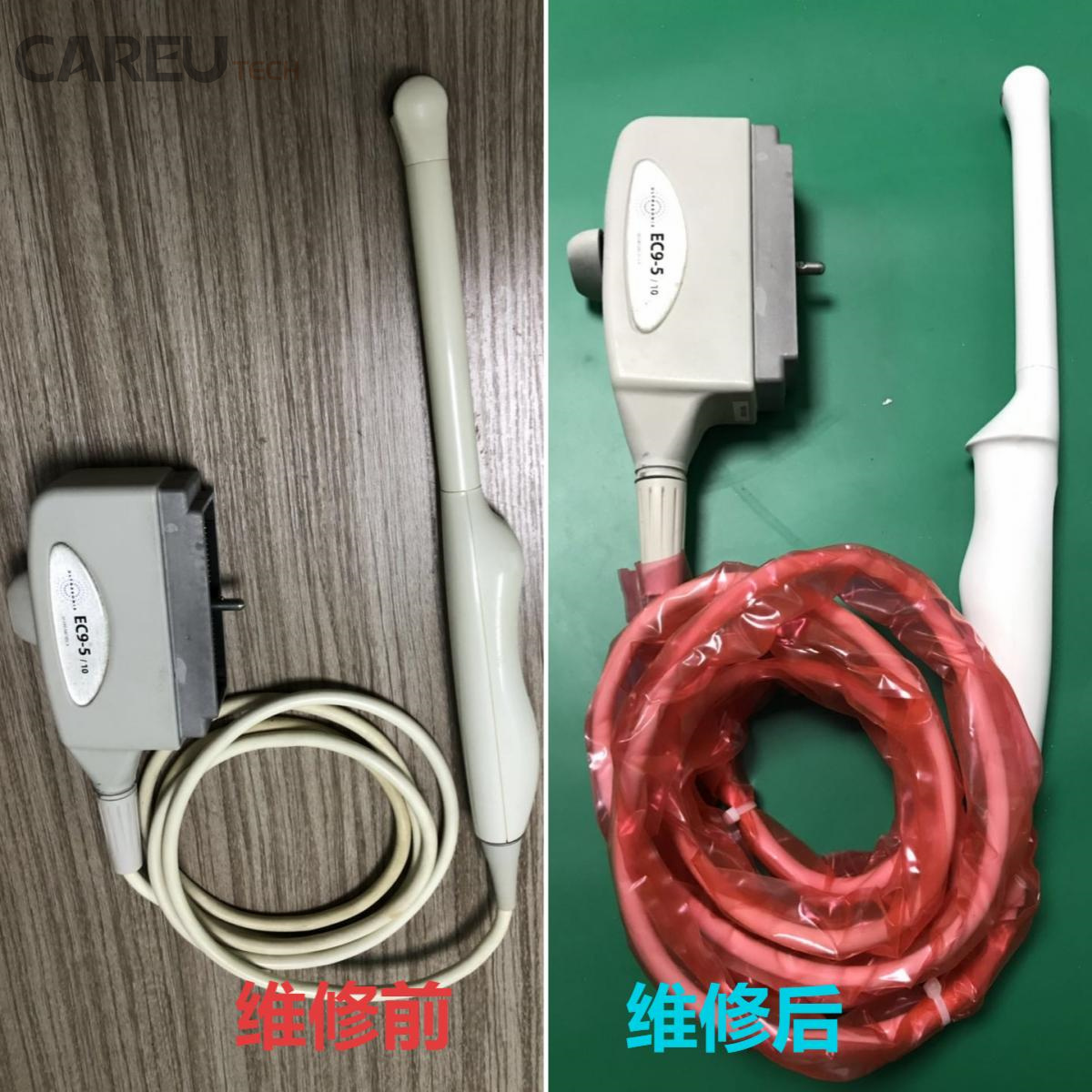

Ultrasonix EC9-5/10 内腔探头维修，序列号：TRA1.0-******。

故障：阵元损坏。

解决方案 ：更换阵元和外壳。

Ultrasonix EC9-5/10 常见故障类型及表现

图像质量问题

• • 图像掉线/黑线/暗区（Dead or Weak Elements）：这是探头最常见的故障之一。如果探头内部的晶体元件受损，图像上会出现固定位置的黑色条纹、点状缺失或局部模糊。这些损坏通常是不可逆的，需要专业维修或更换探头。
  • 图像模糊或失焦（Poor Focus/Resolution）：探头的声学透镜或耦合层可能受损、老化或出现气泡。这会导致图像整体模糊，细节不清，尤其是在特定深度区域表现更为明显。不当的清洁剂也可能腐蚀透镜。
  • 图像噪音或伪影（Noise or Artifacts）：
    • 电噪声：图像上可能出现不规则的闪烁、雪花点或条纹，这可能与探头线缆损坏、连接器问题或系统内部电气干扰有关。
    • 拖影/残影：在某些模式下，图像可能出现拖影，这可能与探头或系统处理速度有关。
    • Twinkling Artifact (TA)：虽然有时是正常现象，但如果Twinkling Artifact异常明显或出现在不应出现的区域，可能需要检查探头或系统设置。
  • 色彩多普勒异常：颜色流显示不均匀、闪烁、缺失或出现非生理性色彩，可能与探头元件损坏、信号处理问题或多普勒增益设置不当有关。

物理损坏

• 线缆损坏（Cable Damage）：超声探头线缆因频繁弯曲、拉扯或外力挤压，内部导线容易断裂或绝缘层破损。这会导致图像信号中断、出现伪影，甚至完全没有图像。线缆外部的破损也可能导致液体渗入，引起漏电风险。
• 透镜/膜片损坏或分层（Lens Damage/Delamination）：EC9-5/10探头前端的柔性透镜（声窗）是直接与患者接触的部分。它可能因物理撞击、划伤或使用不当清洁剂（如含酒精的消毒剂）而受损、膨胀、变硬或从探头主体分层。这不仅影响图像质量，还可能导致感染控制问题。
• 探头外壳裂缝（Cracked Housing）：探头跌落或受到冲击可能导致外壳出现裂缝。裂缝会影响探头的防水性能，增加液体渗入的风险，进而损坏内部电路或晶体，并可能导致漏电。
• 连接器损坏（Connector Damage）：探头与超声主机连接的接口（引脚或插槽）可能因反复插拔、不当对齐或跌落而弯曲、断裂或磨损。这会导致探头无法识别、连接不稳定或信号传输不良。

如果您的设备有上述或其他任何故障问题，欢迎联系我们，我们将竭诚为您服务。
